HUIDU
Huidu işlemci ve kontrol kartı ürünleri ile LED ekran projeleriniz için satış ve yazılım desteği.VP1240
VP820
VP620
VP410
VP210
HDP601
VP1240
VP820
VP620
VP410
VP210
HDP601
VP1240
VP820
VP620
VP410
VP210
HDP601
HUIDU YAZILIM DESTEĞİ
HD Serisi Program İndir
Huidu HD serisi kontrol kartları için güncel program dosyasını indirerek kurulum ve yayın yönetimini hızlıca başlatabilirsiniz.
SATIŞTA OLAN MODELLER
Huidu Processor Serisi
VP1240, VP820, VP620, VP410, VP210 ve HDP601 modellerini ürün sayfalarından inceleyebilir, uygun olan modeli doğrudan satın alabilirsiniz.
Öne Çıkan Ürünler

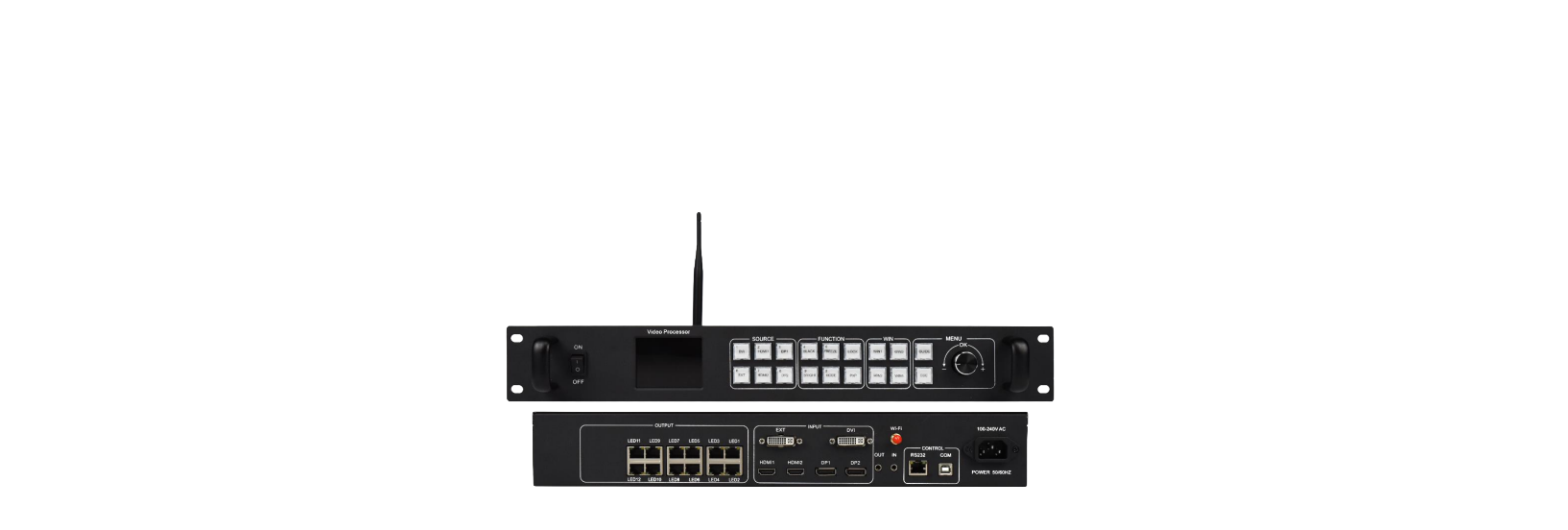

Huidu VP1240 Processor
Geniş proje kapasitesi ve profesyonel görüntü işleme ile yüksek ölçekli LED ekran projeleri için güçlü çözüm.

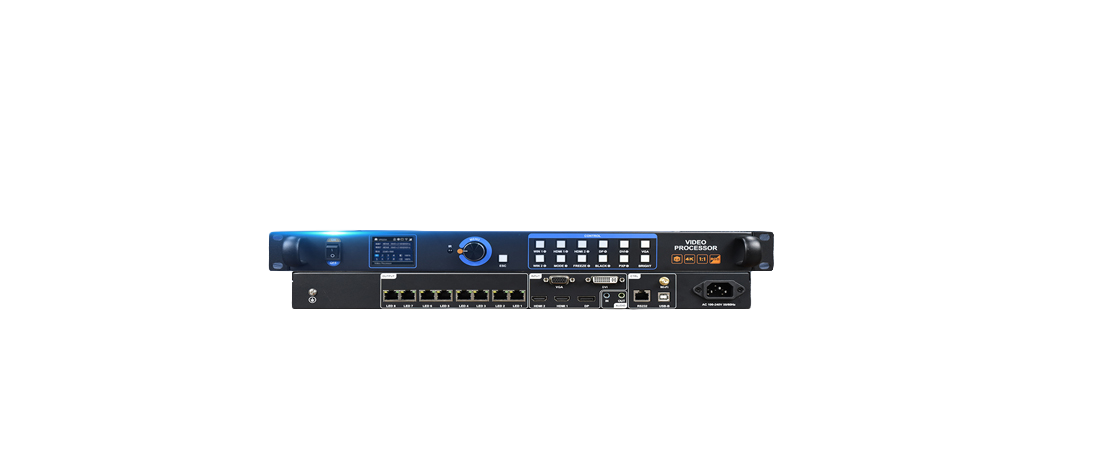

Huidu VP820 Processor
Orta-üst segment LED ekran uygulamalarında stabil yayın kontrolü ve kolay yönetim sunar.

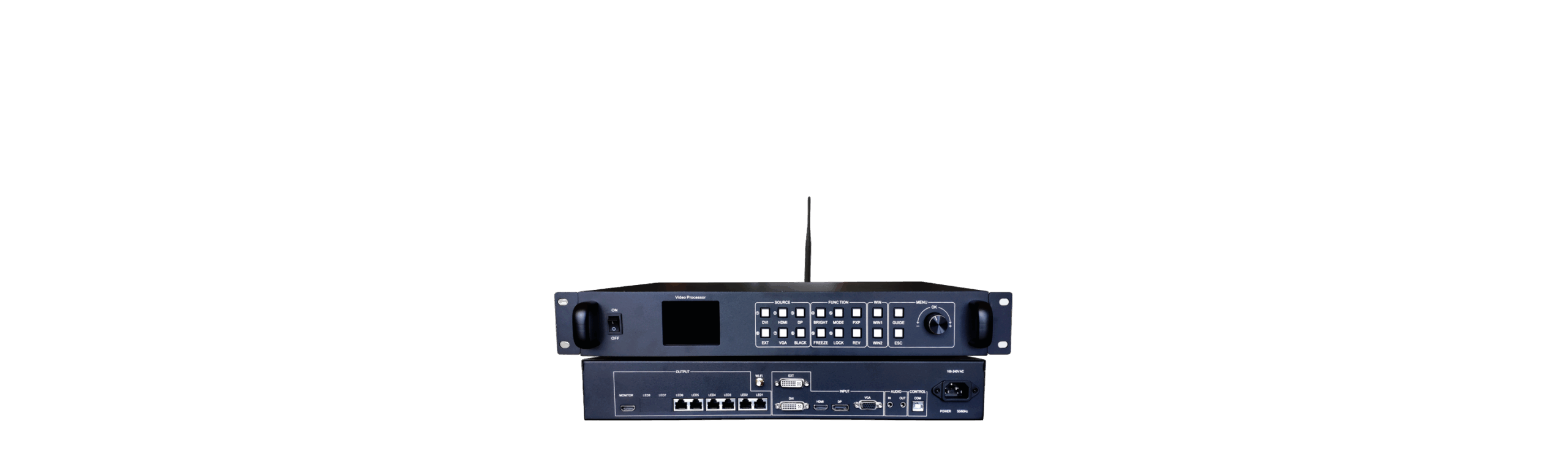

Huidu VP620 Processor
Kompakt projelerde performans ve fiyat dengesi sağlayan, sahada yaygın tercih edilen model.
İndirme ve Satın Alma
HD Serisi Kontrol Kartı Programı
Huidu HD kontrol kartı yazılımını doğrudan indirerek kurulum işlemlerine başlayabilirsiniz.
HDPlayer V7.11.8.0 İndirHuidu Processor ve HD Serisi yazılımlar
LED ekran projelerinde yayın yönetimi, görüntü işleme ve merkezi kontrol süreçlerini kolaylaştırır.
Ledajans teknik destek sayfasından güncel yazılımlara ulaşabilir, ürün sayfalarından ihtiyaç duyduğunuz modeli doğrudan satın alabilirsiniz.
Projeniz İçin Ücretsiz Danışmanlık
Uzman ekibimiz, LED ekran ihtiyaçlarınız için size en uygun çözümü sunmaya hazır.
Hemen Arayın: +90 212 220 40 04| Özellikler | Parametreler |
|---|---|
| Gönderim kartı | İkili mod gönderim kutusu, Asenkron gönderim kartı, Senkron gönderim kartı, VP serisi |
| Modül tipi | Tüm yaygın IC modülleri ile uyumlu, çoğu PWM IC modülünü destekler |
| Tarama modu | Statik moddan 1/128 taramaya kadar her türlü tarama yöntemini destekler |
| İletişim yöntemi | Gigabit Ethernet |
| Kontrol aralığı | Konvansiyonel çip: 128×512 piksel, PWM çip: 256×512 piksel |
| Çoklu kart bağlantısı | Alıcı kart herhangi bir sırayla yerleştirilebilir |
| Gri tonlama | 256~65,536 |
| Akıllı ayar | Akıllı ayarları tamamlamak için birkaç basit adım |
| Test fonksiyonları | Entegre ekran test fonksiyonu, görüntü parlaklık birliği, modül düzlüğü |
| İletişim mesafesi | Süper Cat5, Cat6 ağ kablosu ile 80 metre içinde |
| Port | 5V DC Güç×2, 1Gbps Ethernet port×2, HUB75E×8 |
| Giriş voltajı | 4.0V-5.5V |
| Güç | 5W |
| Nominal Voltaj (V) | DC 4.2V-5.5V |
| Çalışma Sıcaklığı (℃) | -40℃~80℃ |
| Çalışma Ortamı Nem Oranı | 0~90% RH |
| Depolama Ortamı Nem Oranı | 0~90% RH |
| Neto Ağırlık | ≈77g |
| Özellikler | Parametreler |
|---|---|
| Gönderim kartı | İkili mod gönderim kutusu, Asenkron gönderim kartı, Senkron gönderim kartı, VP serisi |
| Modül tipi | Tüm yaygın IC modülleri ile uyumlu, çoğu PWM IC modülünü destekler |
| Tarama modu | Statik moddan 1/128 taramaya kadar her türlü tarama yöntemini destekler |
| İletişim yöntemi | Gigabit Ethernet |
| Kontrol aralığı | Maks. 262,144 piksel (512×512), önerilen: konvansiyonel 128×1024, PWM 256×1024 |
| Çoklu kart bağlantısı | Alıcı kart herhangi bir sırayla yerleştirilebilir |
| Gri tonlama | 256~65,536 |
| Akıllı ayar | Birkaç adımda akıllı ayar, ekran yerleşimine göre yapılandırma |
| Test fonksiyonları | Entegre test, parlaklık birliği ve modül düzlüğü testi |
| İletişim mesafesi | Süper Cat5, Cat6 ağ kablosu ile 80 metre içinde |
| Port | 5V DC Güç×2, 1Gbps Ethernet port×2, HUB75E×8 |
| Giriş voltajı | 4.0V-5.5V |
| Güç | 5W |
| Nominal Voltaj (V) | DC 4.2V-5.5V |
| Çalışma Sıcaklığı (℃) | -40℃~80℃ |
| Çalışma Ortamı Nem Oranı | 0~90% RH |
| Depolama Ortamı Nem Oranı | 0~90% RH |
| Neto Ağırlık | ≈91g |
| Özellikler | Parametreler |
|---|---|
| Gönderim kartı | İkili mod gönderim kutusu, Asenkron gönderim kartı, Senkron gönderim kartı, VP serisi video işlemcisi |
| Modül tipi | Tüm yaygın IC modülleri ile uyumlu, çoğu PWM IC modülünü destekler |
| Tarama modu | Statik moddan 1/128 taramaya kadar her türlü tarama yöntemini destekler |
| İletişim yöntemi | Gigabit Ethernet |
| Kontrol aralığı | Maks. 327,680 piksel (512×640), gerçek kapasite HUB/modül çözünürlüğüne bağlıdır |
| Çoklu kart bağlantısı | Alıcı kart herhangi bir sırayla yerleştirilebilir |
| Gri tonlama | 256~65,536 |
| Akıllı ayar | Birkaç adımda akıllı ayar, ekran yerleşimine göre yapılandırma |
| Test fonksiyonları | Entegre test, parlaklık birliği ve modül düzlüğü testi |
| İletişim mesafesi | Süper Cat5, Cat6 ağ kablosu ile 80 metre içinde |
| Port | 5V DC Güç×2, 1Gbps Ethernet port×2, HUB75E×16 |
| Giriş voltajı | 4.0V-5.5V |
| Güç | 5W |
| Nominal Voltaj (V) | DC 4.0V-5.5V |
| Çalışma Sıcaklığı (℃) | -40℃~80℃ |
| Çalışma Ortamı Nem Oranı | 0~90% RH |
| Depolama Ortamı Nem Oranı | 0~90% RH |
| Neto Ağırlık | ≈91g |
| Sıra No. | İsim | Açıklama |
|---|---|---|
| 1 | Çalışma ışığı | PWR, RUN, Wi‑Fi, 4G göstergeleri (orijinal metindeki açıklamalar) |
| 2 | Fonksiyon butonu | Program oynatma değişimi, TEST modu geçişi |
| 3 | USB | USB 3.0, program güncelleme / ekleme / kapasite |
| 4 | Giriş ağ portu | 100Mbps ağ portu |
| 5 | SIM kart yuvası | Micro SIM (opsiyonel 4G) |
| Kategori | Öğe | Spesifikasyon |
|---|---|---|
| Elektrik | Giriş gücü | DC 5V-12V |
| Maks güç | 18W | |
| Depolama | RAM / Dahili | 1GB / 16GB |
| Çalışma | Sıcaklık / Nem | -40~70℃ / 0-80%RH |
| Boyut | Fiziksel | 175×101.1×32.1mm |
| Ağırlık | Net | Std 240g / 4G 260g |
| Koruma | IP | IP20 |
| Seri No | Ad | Açıklama |
|---|---|---|
| 1 | Çalışma Işığı | PWR/RUN/DISP/Wi‑Fi/4G-5G açıklamaları |
| 2 | SIM Kart | Micro SIM, opsiyonel 4G/5G |
| 3 | Fonksiyon Düğmesi | HDMI IN, ASYNC, NEXT |
| 4 | Anahtar | ON/OFF |
| Kategori | Öğeler | Özellik |
|---|---|---|
| Elektrik | Giriş / Maks | DC 5V-12V / 18W |
| Depolama | RAM / Dahili | 2GB / 16GB |
| Çalışma | Sıcaklık / Nem | -40~70℃ / 0-80%RH |
| Boyut | Fiziksel | 287×140.3×42.3mm |
| Ağırlık | Net | ≈1140g |
| Koruma | IP | IP20 |
| Seri No | Ad | Açıklama |
|---|---|---|
| 1 | Çalışma ışığı | PWR/RUN/DISP/Wi‑Fi/4G-5G göstergeleri |
| 2 | SIM kart yuvası | 4G/5G uzaktan kontrol |
| 3 | Fonksiyon düğmesi | HDMI LOOP / HDMI IN / ASYNC / NEXT |
| 4 | Anahtar | ON/OFF |
| Kategori | Madde | Özellik |
|---|---|---|
| Elektrik | Giriş / Maks | DC 5V-12V / 18W |
| Depolama | RAM / Dahili | 2GB / 16GB |
| Çalışma | Sıcaklık / Nem | -40~70℃ / 0-80%RH |
| Boyut | Fiziksel | 287×140.3×42.3mm |
| Ağırlık | Net | 1004g |
| Koruma | IP | IP20 |
| No. | Düğme | Fonksiyon |
|---|---|---|
| 1 | Güç | Aç/Kapat |
| 2 | LCD | Menü bilgisi |
| 3 | Rotary | Menü seç/Onay |
| 4 | Geri | Çıkış |
| 5 | Ölçek | Tam ekran zoom |
| 6 | Giriş Kaynağı | U-disk modunda önceki/sonraki/duraklat/durdur |
| Port | Miktar | Fonksiyon |
|---|---|---|
| USB Type-A | 1 | USB video/resim oynatma |
| HDMI | 1 | ≤1920×1080@60Hz |
| CVBS | 1 | PAL/NTSC |
| VGA | 1 | ≤1920×1080@60Hz |
| DVI | 1 | DVI1.0/HDMI1.3 uyumlu |
| LAN | 2 | Alıcı kart çıkışı |
| USB Type-B | 1 | PC parametre ayarı |
| Güç | 1 | 110-240VAC 50/60Hz |
| No. | Düğme | Fonksiyon |
|---|---|---|
| 1 | Güç | Aç/Kapat |
| 2 | LCD | Menü bilgisi |
| 3 | Rotary | Menü seç/Onay |
| 4 | Geri | Çıkış |
| 5 | Ölçek | Zoom |
| 6 | Giriş Kaynağı | U-disk oynatma kısayolları |
| Port | Miktar | Fonksiyon |
|---|---|---|
| USB Type-A | 1 | USB video/resim |
| HDMI/CVBS/VGA/DVI | 1’er | Giriş portları |
| LAN | 2 | Alıcı kart çıkışı |
| USB Type-B | 1 | PC parametre ayarı |
| Güç | 1 | 110-240VAC |
| No. | Tuş | Açıklama |
|---|---|---|
| 1 | Anahtar | AC güç anahtarı |
| 2 | LCD | Menü/parametre |
| 3 | KAYNAK | Giriş seçimi + BLACK |
| 4 | FONKSİYON | BRIGHT/MODE/PXP/FREEZE/LOCK/REV |
| 5 | PENCERE | WIN1-WIN2 |
| 6 | MENÜ | OK/GUIDE/ESC + rotary |
| Arayüz | Miktar | Detay |
|---|---|---|
| Giriş | HDMI, DVI, DP, VGA, EXT, AUDIO IN | 4K dahil girişler |
| Çıkış | LAN×8, AUDIO OUT×1 | Toplam yüksek piksel yükü |
| Kontrol | USB-B×1, Wi-Fi×1 | PC debug + kablosuz |
| Temel | - | AC 100-240V, -20~55℃, 20~90%RH |
| No. | Tuş | Açıklama |
|---|---|---|
| 1 | Anahtar | AC güç |
| 2 | LCD | Menü/parametre |
| 3 | KAYNAK | Kaynak seçim + BLACK |
| 4 | FONKSİYON | BRIGHT/MODE/PXP/FREEZE/LOCK/BLACK |
| 5 | PENCERE | WIN1-WIN4 |
| 6 | MENÜ | OK/GUIDE/ESC |
| Arayüz | Miktar | Detay |
|---|---|---|
| Giriş | HDMI, DP, DVI, EXT, AUDIO IN | 1080p/4K uyumlu |
| Çıkış | LAN×12, AUDIO OUT×1 | 1Gbps portlar |
| Kontrol | USB-B, RS232, Wi‑Fi | Merkezi kontrol + mobil |
| No. | Tuş | Açıklama |
|---|---|---|
| 1 | Anahtar | AC güç |
| 2 | LCD | Menü/parametre |
| 3 | KAYNAK | Kaynak seçim + BLACK |
| 4 | FONKSİYON | BRIGHT/MODE/PXP/FREEZE/LOCK/BLACK |
| 5 | PENCERE | WIN1-WIN4 |
| 6 | MENÜ | OK/GUIDE/ESC |
| Arayüz | Miktar | Detay |
|---|---|---|
| Giriş | HDMI, DP, DVI, EXT, AUDIO IN | 1080p/4K uyumlu |
| Çıkış | LAN×16, AUDIO OUT×1 | 1Gbps portlar |
| Kontrol | USB-B, RS232, Wi‑Fi | Merkezi kontrol + mobil |
| No. | Adı | Açıklama |
|---|---|---|
| 1 | Güç Anahtarı | AC aç/kapa |
| 2 | MIC | - |
| 3 | USB/OTG | Program güncelleme / debug |
| 4 | LCD | Menü ve parametre |
| 5 | KAYNAK | Giriş sinyal seçimi |
| 6 | FONKSİYON | BLACK/FREEZE/LOCK/BRIGHT/MODE/PLAYER |
| 7 | PENCERE | Pencere seçimi |
| 8 | MENÜ | Guide/ESC/Onay |
| Kategori | Öğeler | Spesifikasyon |
|---|---|---|
| Elektrik | Giriş / Maks | AC100-240V / 72W |
| Depolama | RAM / Dahili | 4GB / 32GB |
| Depolama Ortamı | Sıcaklık / Nem | -40~80℃ / 0~95%RH |
| Çalışma Ortamı | Sıcaklık / Nem | -10~45℃ / 0~95%RH |
| Boyut | Fiziksel | 432×270×64.2mm |
| Ağırlık | Paketli | 4.8kg |
| Koruma | IP | IP20 |
| No. | Adı | Açıklama |
|---|---|---|
| 1 | Güç Anahtarı | AC aç/kapa |
| 2 | MIC | - |
| 3 | USB/OTG | Güncelleme / debug |
| 4 | LCD | Menü-parametre |
| 5 | KAYNAK | Kaynak seçimi |
| 6 | FONKSİYON | BLACK/FREEZE/LOCK/BRIGHT/MODE/PLAYER |
| 7 | PENCERE | Pencere seçimi |
| 8 | MENÜ | Guide/ESC/Onay |
| Kategori | Öğeler | Özellikler |
|---|---|---|
| Elektrik | Giriş / Maks | AC100-240V 50/60Hz / 72W |
| Depolama | RAM / Dahili | 4G / 32GB |
| Çalışma | Sıcaklık / Nem | -10~45℃ / 0~95%RH |
| Boyut | Fiziksel | 432×270×64.2mm |
| Ağırlık | Paketli | 4.8kg |
| Koruma | IP | IP20 |
HD Serisi Kontrol Kartı Programı İndir
HUIDU DOSYALARI
R708
HD-R712
HD-R716
C08
C16L
C36C
HD-A3L
HD-A4L
HD-A5L
HD-A6L
HD-VP210
HD-VP410
HD-VP620
HD-VP820
HD-VP1240
HD-VP1640
HD-A7
HD-A8
R708
| Özellikler | Parametreler |
| Gönderim kartı | İkili mod gönderim kutusu, Asenkron gönderim kartı, Senkron gönderim kartı, VP serisi |
| Modül tipi | Tüm yaygın IC modülleri ile uyumlu, çoğu PWM IC modülünü destekler |
| Tarama modu | Statik moddan 1/128 taramaya kadar her türlü tarama yöntemini destekler |
| İletişim yöntemi | Gigabit Ethernet |
| Kontrol aralığı | Konvansiyonel çip: 128,512 piksel, PWM çip: 256,512 piksel |
| Çoklu kart bağlantısı | Alıcı kart herhangi bir sırayla yerleştirilebilir |
| Gri tonlama | 256~65,536 |
| Akıllı ayar | Akıllı ayarları tamamlamak için birkaç basit adım |
| Test fonksiyonları | Entegre ekran test fonksiyonu, görüntü parlaklık birliği, modül düzlüğü |
| İletişim mesafesi | Süper Cat5, Cat6 ağ kablosu ile 80 metre içinde |
| Port | 5V DC Güç2, 1Gbps Ethernet port2, HUB75E*8 |
| Giriş voltajı | 4.0V-5.5V |
| Güç | 5W |
Diğer Parametreler | |
| Öğe | Parametre Değeri |
| Nominal Voltaj (V) | DC 4.2V-5.5V |
| Çalışma Sıcaklığı (℃) | -40℃~80℃ |
| Çalışma Ortamı Nem Oranı | 0~90% RH |
| Depolama Ortamı Nem Oranı | -40~90% RH |
| Neto Ağırlık (kg) | 77 |
HD-R712
| Özellikler | Parametreler |
| Gönderim kartı | İkili mod gönderim kutusu, Asenkron gönderim kartı, Senkron gönderim kartı, VP serisi |
| Modül tipi | Tüm yaygın IC modülleri ile uyumlu, çoğu PWM IC modülünü destekler |
| Tarama modu | Statik moddan 1/128 taramaya kadar her türlü tarama yöntemini destekler |
| İletişim yöntemi | Gigabit Ethernet |
| Kontrol aralığı | Maksimum yükleme kapasitesi: 262,144 piksel (512512) Önerilen yükleme kapasitesi: konvansiyonel çip 1281024 piksel, PWM çip 256*1024 piksel Not: Gerçek yükleme kapasitesi HUB portlarının sayısına/modül çözünürlüğüne bağlıdır. |
| Çoklu kart bağlantısı | Alıcı kart herhangi bir sırayla yerleştirilebilir |
| Gri tonlama | 256~65,536 |
| Akıllı ayar | Akıllı ayarları tamamlamak için birkaç basit adım, ekran yerleşimine göre ayarlanabilir. |
| Test fonksiyonları | Alıcı kart entegre ekran test fonksiyonu, görüntü parlaklık birliği ve modül düzlüğünü test etme. |
| İletişim mesafesi | Süper Cat5, Cat6 ağ kablosu ile 80 metre içinde |
| Port | 5V DC Güç2, 1Gbps Ethernet port2, HUB75E*8 |
| Giriş voltajı | 4.0V-5.5V |
| Güç | 5W |
Diğer Parametreler | |
| Öğe | Parametre Değeri |
| Nominal Voltaj (V) | DC 4.2V-5.5V |
| Çalışma Sıcaklığı (℃) | -40℃~80℃ |
| Çalışma Ortamı Nem Oranı | 0~90% RH |
| Depolama Ortamı Nem Oranı | 0~90% RH |
| Neto Ağırlık (kg) | ≈91g |
HD-R716
| Özellikler | Parametreler |
| Gönderim kartı | İkili mod gönderim kutusu, Asenkron gönderim kartı, Senkron gönderim kartı, VP serisi video işlemcisi. |
| Modül tipi | Tüm yaygın IC modülleri ile uyumlu, çoğu PWM IC modülünü destekler |
| Tarama modu | Statik moddan 1/128 taramaya kadar her türlü tarama yöntemini destekler |
| İletişim yöntemi | Gigabit Ethernet |
| Kontrol aralığı | Maksimum yükleme kapasitesi: 327,680 piksel (512640) <br> Konvansiyonel çip: 1601024, 256640 <br> PWM çip: 3201024, 2561280, 512640 Not: Gerçek yükleme kapasitesi HUB portlarının sayısına/modül çözünürlüğüne bağlıdır. |
| Çoklu kart bağlantısı | Alıcı kart herhangi bir sırayla yerleştirilebilir |
| Gri tonlama | 256~65,536 |
| Akıllı ayar | Akıllı ayarları tamamlamak için birkaç basit adım, ekran yerleşimine göre ayarlanabilir. |
| Test fonksiyonları | Alıcı kart entegre ekran test fonksiyonu, görüntü parlaklık birliği ve modül düzlüğünü test etme. |
| İletişim mesafesi | Süper Cat5, Cat6 ağ kablosu ile 80 metre içinde |
| Port | 5V DC Güç2, 1Gbps Ethernet port2, HUB75E*16 |
| Giriş voltajı | 4.0V-5.5V |
| Güç | 5W |
Diğer Parametreler | |
| Öğe | Parametre Değeri |
| Nominal Voltaj (V) | DC 4.0V-5.5V |
| Çalışma Sıcaklığı (℃) | -40℃~80℃ |
| Çalışma Ortamı Nem Oranı | 0~90% RH |
| Depolama Ortamı Nem Oranı | 0~90% RH |
| Neto Ağırlık (g) | ≈91g |
Arayüz Tanımı | |
| Arayüz | Açıklama |
| Test butonu | Görüntü parlaklık birliği ve modül düzlüğünü test etmek için kullanılır. |
| Gigabit ağ göstergesi | D3, D4, 2 Gigabit Ethernet portu için; bağlantı yoksa—her zaman kapalı, bağlantı var ama etkin değilse—her zaman açık, bağlantı var ve etkinse—yanıp sönüyor. |
| Gigabit Ethernet portu | Gönderim kartı veya alıcı kartı bağlamak için kullanılır, aynı iki ağ portu birbirinin yerine geçebilir. |
| Güç arayüzü | 4.0V ~ 5.5V DC voltajı ile bağlanabilir. |
| Güç arayüzü | 4.0V ~ 5.5V DC voltajı ile bağlanabilir; (4,5’ten birine bağlanması yeterlidir.) |
| Düz kablo arayüzü | 16 HUB75E arayüzü, LED modüllerine düz kablo ile bağlanır. |
| Çalışma göstergesi | PWR (D5) her zaman yeşil, güç kaynağı normal. PWR (D5) yeşil, 1 saniye açık 1 saniye kapalı, ağ bağlantısı anormal veya video sinyali yok; 1 saniyede 4 kez yanıp sönme, alıcı kart normal çalışıyor, video sinyali normal; 2.5 saniyede 5 kez yanıp sönme, 1.5 saniye kapalı, alıcı kart parametreleri kilitlenmiştir. |
C08
| Kontrol programı | HDPlayer |
| Kullanım alanı | Full renk paneller |
| Metin | Metin ve resim doğrudan düzenlenmektedir |
| Çıkış | 1000M RJ45 x1, çift stereo AUDIO x1, 10x HUB75 |
| Zaman | Klasik analog saat, dijital saat ve görüntü arka planı olan çeşitli saatler |
| Hafıza | 4GB |
| Resim formatı | BMP, GIF, JPG, JPEG, PNG, GIF, PBM, PGM, PPM, XPM, XBM vb. |
| Video formatı | AVI, WMV, MP4, 3GP, ASF, MPG, FLV, F4V, MKV, MOV, DAT, VOB, TRP, TS, WEBM vb. |
| Test | Kart üzerinde buton ile |
| Tarama | 1-32 rasgele ve statik tarama desteği |
| Reset | Kart üzerinde buton ile |
| Piksel sayısı | 384 x 320 |
| İletişim | USB, Ethernet, Wifi, 3G, 4G |
| Çalışma voltajı | DC 5V |
C16L
| Kontrol programı | HDPLAYER |
| Kullanım alanı | Full renk paneller |
| Metin | Metin ve resim doğrudan düzenlenmektedir |
| Çıkış | 1000M RJ45 x1, çift stereo AUDIO x1, 50 pinden 2 |
| Zaman | Klasik analog saat, dijital saat ve görüntü arka planı olan çeşitli saatler |
| Hafıza | 4GB |
| Resim formatı | BMP, GIF, JPG, JPEG, PNG, GIF, PBM, PGM, PPM, XPM, XBM vb. |
| Video formatı | AVI, WMV, MP4, 3GP, ASF, MPG, FLV, F4V, MKV, MOV, DAT, VOB, TRP, TS, WEBM vb. |
| Test | Kart üzerinde buton ile |
| Tarama | 1-32 rasgele ve statik tarama desteği |
| Reset | Kart üzerinde buton ile |
| Piksel sayısı | 640 x 480 , 1024 x 300 , 600 x 512 |
| İletişim | Ethernet, USB |
| Çalışma voltajı | DC 5V |
C36C
| Tip | Full renk paneller |
| Tarama modu | 1-32 rasgele ve statik tarama desteği |
| Kontrol aralığı | 1024 x 512 |
| Gri ölçek | 0-65536 |
| Video formatı | AVI , WMV , MP4 , 3GP , ASF , MPG , FLV , F4V , MKV , MOV , DAT , VOB , TRP , TS , WEBM vb. |
| Resim formatı | BMP , GIF , JPG , JPEG , PNG , GIF , PBM , PGM , PPM , XPM , XBM vb. |
| Metin | Metin ve resim doğrudan düzenlenmektedir. |
| Zaman | Klasik analog saat, dijital saat ve görüntü arka planı bulunan çeşitli saatler |
| Hafıza | 4G Flash bellek |
| İletişim | 10 / 100M / 1000M RJ45 Ethernet, 3G, İnternet, LAN |
| Ses çıkışı | Çiftli stereo ses çıkışı |
| Çıkış | 1000M RJ45 X1, Ses x1, 50PIN Bağlantı Noktası x 2 |
| Çalışma voltajı | 5 V |
| Çalışma sıcaklığı | -20>℃-80>℃ |
| Port | 5V Güç x1, 10 / 100M / 1000M RJ45 x1, USB 2.0 x1, Test düğmesi x1 |
| Kontrol programı | HDPlayer |
HD-A3L
| Sıra No. | İsim | Açıklama |
|---|---|---|
| 1 | Çalışma ışığı | PWR: Güç gösterge ışığı, yeşil ışık her zaman yanar, güç girişi normaldir. RUN: Sistem çalışma ışığı, yeşil ışık yanıp sönüyor, işletim sistemi normal çalışıyor; yeşil ışık her zaman açık veya kapalı, sistem anormal çalışıyor. Wi-Fi: Kablosuz gösterge ışığı, AP modunda yeşil ışık yanıp sönüyor; STA modunda yeşil ışık her zaman yanıyor. Kırmızı ışık yanıp sönüyorsa, Wi-Fi anormal; ışık kapalıysa, Wi-Fi köprüsü sunucuya bağlanamıyor, sarı ışık her zaman yanıyor. 4G: İletişim ağı göstergesi, yeşil ışık her zaman yanıyor, bulut sunucusuna bağlantı başarılı; sarı ışık her zaman yanıyor, bulut hizmetine bağlanılamıyor; kırmızı ışık her zaman yanıyor, sinyal yok veya SIM süresi dolmuş ya da arama yapılamıyor; kırmızı ışık yanıp sönüyorsa, SIM algılanamıyor; ışık yok, modül algılanmıyor (sadece 4G versiyonunda 4G gösterge ışığı var). |
| 2 | Fonksiyon butonu | Program oynatma değişimini sağlar, TEST moduna geçişi destekler. |
| 3 | USB | Program güncellemeleri, program ekleme veya kapasite genişletmek için USB 3.0. |
| 4 | Giriş ağ portu | 100Mbps ağ portu girişi, bilgisayara bağlanarak programları debug etmek ve yayımlamak için kullanılabilir, LAN veya İnternete erişim sağlar. |
| 5 | SIM kart yuvası | Micro SIM kart yuvası, uzaktan kontrol için 4G/5G ağ bağlantısı sağlar (isteğe bağlı 4G modülü). |
Arka Panel Açıklaması
| Sıra No. | İsim | Açıklama |
|---|---|---|
| 1 | Güç kaynağı | 5V 3A, 12V 1.5A. |
| 2 | Reset | Reset pin deliği. |
| 3 | USB 2.0 | Program güncellemeleri, program ekleme veya kapasite genişletmek için kullanılır (OTG işlevine geçiş desteği). |
| 4 | Çıkış ağ portu | HD-R serisi alıcı kartlarla birlikte kaskadlanmış gigabit çıkış ağ portu. |
| 5 | Ses çıkışı | TRS 3.5mm standart iki kanallı ses çıkış portu. |
| 6 | Wi-Fi anteni | Kablosuz sinyali artırmak için Wi-Fi antenini bağlayın. |
| 7 | Sensör | Dış ortam sıcaklığı, nem, parlaklık, rüzgar hızı, rüzgar yönü, gürültü, PM2.5, PM10, CO₂ ve diğer sensörleri içerir. |
| 8 | 4G anteni | 4G anteni bağlayın (sadece 4G versiyonunda mevcuttur). |
Ürün Spesifikasyonları
| Kategori | Öğe | Spesifikasyon |
|---|---|---|
| Elektrik parametreleri | Giriş gücü | DC 5V-12V |
| Maksimum güç tüketimi | 18W | |
| Depolama alanı | Rastgele erişim hafızası | 1GB |
| Dahili depolama | 16GB | |
| Depolama ortamı | Sıcaklık | -40℃ ～ 80℃ |
| Nem | 0%RH ～ 80%RH (Kondensasyon olmadan) | |
| Çalışma ortamı | Sıcaklık | -40℃ ～ 70℃ |
| Nem | 0%RH ～ 80%RH (Kondensasyon olmadan) | |
| Fiziksel özellikler | Boyut | 175mm×101.1mm×32.1mm |
| Net ağırlık | Standart versiyon: 240g 4G versiyon: 260g | |
| Koruma derecesi | IP20 | |
| Sistem yazılımı | Android 11.0 işletim sistemi yazılımı Android terminal uygulama yazılımı |
Resim Kodlama Spesifikasyonları
| Kategori | Kodlama | Boyut | Format | Notlar |
|---|---|---|---|---|
| JPEG | JFIF dosya formatı 1.02 | 48×48 piksel ile 8176×8176 piksel | JPG, JPEG | Kırışık tarama desteklenmez; SRGB JPEG ve Adobe RGB JPEG desteklenir. |
| BMP | BMP | Sınırsız | BMP | NA |
| GIF | GIF | Sınırsız | GIF | NA |
| PNG | PNG | Sınırsız | PNG | NA |
| WEBP | WEBP | Sınırsız | WEBP | NA |
Video Kodlama Spesifikasyonları
| Kategori | Kodlama | Çözünürlük | Maks. kare hızı | Maks. bit hızı | Format | Notlar |
|---|---|---|---|---|---|---|
| MPEG-1/2 | MPEG-1/2 | 48×48 piksel ile 1920×1088 piksel | 30fps | 80Mbps | DAT, MPG, VOB, TS | Alan Kodlamayı destekler. |
| MPEG-4 | MPEG-4 | 48×48 piksel ile 1920×1088 piksel | 30fps | 38.4Mbps | AVI, MKV, MP4, MOV, 3GP | MS, MPEG4 v1/v2/v3 ve GMC desteklenmez. |
| H.264/AVC | H.264 | 48×48 piksel ile 4096×2304 piksel | 2304P@30fps | 100Mbps | AVI, MKV, MP4, MOV, 3GP, TS, FLV | Yüksek ve Yüksek 10 Profil Kodlamayı destekler, MBAFF. |
| MVC | H.264 MVC | 48×48 piksel ile 4096×2304 piksel | 2304P@30fps | 100Mbps | MKV, TS | Sadece Stereo Yüksek Profil desteklenir. |
| H.265/HEVC | H.265/HEVC | 64×64 piksel ile 4096×2304 piksel | 2304P@60fps | 100Mbps | MKV, MP4, MOV, TS | Ana Profil ve Ana10 Profil, Karo ve Dilim desteklenir. |
| GOOGLE VP8 | VP8 | 48×48 piksel ile 1920×1088 piksel | 30fps | 38.4Mbps | WEBM, MKV | NA |
| GOOGLE VP9 | VP9 | 64×64 piksel ile 4096×2304 piksel | 30fps | 80Mbps | WEBM, MKV | NA |
| H.263 | H.263 | SQCIF(128×96), QCIF(176×144), CIF(352×288), 4CIF(704×576) | 30fps | 38.4Mbps | 3GP, MOV, MP4 | H.263+ desteklenmez. |
| VC-1 | VC-1 | 48×48 piksel ile 1920×1088 piksel | 30fps | 45Mbps | WMV, ASF, TS, MKV, AVI | NA |
| MOTION JPEG | MJPEG | 48×48 piksel ile 1920×1088 piksel | 30fps | 38.4Mbps | AVI | NA |
HD-A4L
| Seri No | Ad | Açıklama |
| 1 | Çalışma Işığı | PWR: Güç gösterge ışığı, yeşil ışık sürekli yanar, güç girişi normal. |
RUN: Sistem çalışma ışığı, yeşil ışık yanıp sönüyorsa işletim sistemi normal çalışıyor; yeşil ışık sürekli yanıyorsa veya sönüyorsa, sistem anormal çalışıyor. | ||
DISP: Gösterge ışığı, yeşil ışık yanıp sönüyorsa FPGA sistemi normal çalışıyor; yeşil ışık sürekli yanıyorsa veya sönüyorsa sistem anormal çalışıyor. | ||
Wi-Fi: Kablosuz gösterge ışığı, AP modunda yeşil ışık yanıp sönüyor; STA modunda yeşil ışık sürekli yanıyor. Kırmızı ışık yanıp sönüyorsa Wi-Fi anormal, ışık sönmüşse Wi-Fi köprüsü sunucuya bağlanamıyor, sarı ışık sürekli yanıyorsa. | ||
4G/5G: İletişim ağ göstergesi, yeşil ışık sürekli yanıyorsa bulut sunucusuna bağlanma başarılı; sarı ışık sürekli yanıyorsa bulut servisine bağlanılamıyor; kırmızı ışık sürekli yanıyorsa sinyal yok veya SIM kart borçlu veya arama yapamıyor; kırmızı ışık yanıp sönüyorsa SIM kart tespit edilemiyor; ışık yoksa modül tespit edilemiyor. | ||
| 2 | SIM Kart Yuvası | Mikro SIM kart yuvası, uzaktan kontrol için 4G/5G bağlantı sağlıyor (opsiyonel 4G/5G modülü). |
| 3 | Fonksiyon Düğmesi | HDMI IN: HDMI sinyal girişi, eşzamanlı oynatma. ASYNC: Asenkron mod geçişi. NEXT: Program geçişi. |
| 4 | Anahtar | Oynatıcı kutusunun gücünü kontrol eder, ON açma ve OFF kapama anlamına gelir. |
Arka Panel Açıklaması | ||
| Seri No | Ad | Açıklama |
| 1 | Wi-Fi Anteni | Kablosuz sinyalin artırılması için Wi-Fi antenini bağlayın. |
| 2 | Sensör | Harici sıcaklık, nem, parlaklık, rüzgar hızı, rüzgar yönü, gürültü, PM2.5, PM10, CO₂ ve diğer sensörler. |
| 3 | 4G/5G Anteni | 4G/5G antenini bağlayın (4G için 1 anten, 5G için 4 anten, opsiyonel). |
| 4 | Güç Kaynağı | 5V 3A, 12V 1.5A. |
| 5 | Giriş Ağı Portu | Gigabit giriş ağı portu, bilgisayara bağlayarak programları hata ayıklamak ve yayınlamak için kullanılabilir, LAN veya İnternete erişim sağlar. |
| 6 | Reset | Sıfırlama pin deliği. |
| 7 | Ses Çıkışı | TRS 3.5mm standart iki kanallı ses çıkış portu. |
| 8 | HDMI | HDMI IN: HDMI1.4 eşzamanlı sinyal girişi arayüzü, adaptif ölçekleme desteği ile. |
| 9 | USB | USB: Program güncellemeleri, program ekleme veya kapasite genişletme için USB3.0. OTG: Hata ayıklama veya yazılım güncelleme için kullanılır (varsayılan USB 2.0 işlevi, fabrika ayarlanabilir). |
| 10 | Çıkış Ağı Portu | Gigabit çıkış ağı portu, HD-R serisi alıcı kart ile birleştirilir. |
| 11 | Toprak Teli | Toprak bağlantı portu. |
Ürün Özellikleri | ||
| Kategori | Öğeler | Özellik |
| Elektrik Parametreleri | Giriş Gücü | DC 5V-12V |
| Maksimum Güç Tüketimi | 18W | |
| Depolama Alanı | Rastgele Erişim Belleği | 2GB |
| Dahili Depolama | 16GB | |
| Depolama Ortamı | Sıcaklık | -40℃ ～ 80℃ |
| Nem | 0%RH ～ 80%RH (Kondensasyon Yok) | |
| Çalışma Ortamı | Sıcaklık | -40℃ ～ 70℃ |
| Nem | 0%RH ～ 80%RH (Kondensasyon Yok) | |
| Fiziksel Özellikler | Boyut | 287mm×140.3mm×42.3mm |
| Net Ağırlık | ≈1140g | |
| Koruma Derecesi | Koruma Sınıfı | IP20 |
| Sistem Yazılımları | Android 11.0 işletim sistemi yazılımı | |
Android terminal uygulama yazılımı | ||
FPGA yazılımı |
Resim Çözümleme Özellikleri | ||||||
| Kategori | Çözümleme | Boyut | Format | Notlar | ||
| JPEG | JFIF dosya formatı 1.02 | 96×32 piksellere kadar 817×8176 piksel | JPG, JPEG | Yalnızca düz tarama desteklenmez; sRGB JPEG ve Adobe RGB JPEG desteklenir. | ||
| BMP | BMP | Sınırsız | BMP | NA | ||
| GIF | GIF | Sınırsız | GIF | NA | ||
| PNG | PNG | Sınırsız | PNG | NA | ||
| WEBP | WEBP | Sınırsız | WEBP | NA | ||
Video Çözümleme Özellikleri | ||||||
| Kategori | Çözümleme | Çözünürlük | Maksimum Kare Hızı | Maksimum Bit Hızı | Format | Notlar |
| MPEG-1/2 | MPEG-1/2 | 48×48 pikselden 1920×1088 piksele kadar | 30fps | 80Mbps | DAT, MPG, VOB, TS | Alan Kodlaması desteklenir |
| MPEG-4 | MPEG-4 | 48×48 pikselden 1920×1088 piksele kadar | 30fps | 38.4Mbps | AVI, MKV, MP4, MOV, 3GP | MS, MPEG4 v1/v2/v3 ve GMC desteklenmez |
| H.264/AVC | H.264 | 48×48 pikselden 4096×2304 piksele kadar | 2304P@60fps | 80Mbps | AVI, MKV, MP4, MOV, 3GP, TS, FLV | Alan Kodlaması ve MBAFF desteklenir |
| MVC | H.264 MVC | 48×48 pikselden 4096×2304 piksele kadar | 2304P@60fps | 100Mbps | MKV, TS | Yalnızca Stereo Yüksek Profil desteklenir |
| H.265/HEVC | H.265/HEVC | 64×64 pikselden 4096×2304 piksele kadar | 2304P@60fps | 100Mbps | MKV, MP4, MOV, TS | Ana Profil, Karo & Dilim desteklenir |
| GOOGLE VP8 | VP8 | 48×48 pikselden 1920×1088 piksele kadar | 30fps | 38.4Mbps | WEBM, MKV | NA |
| GOOGLE VP9 | VP9 | 64×64 pikselden 4096×2304 piksele kadar | 60fps | 80Mbps | WEBM, MKV | NA |
| H.263 | H.263 | SQCIF(128×96 |
HD-A5L
Ön Panel Açıklaması | ||||||
| Seri No | Ad | Açıklama | ||||
| 1 | Çalışma Işığı | PWR: Güç göstergesi ışığı, yeşil ışık sürekli yanar, güç girişi normaldir. | ||||
RUN: Sistem çalışma ışığı, yeşil ışık yanıp sönüyorsa işletim sistemi normal çalışıyor; yeşil ışık sürekli yanıyorsa veya sönüyorsa, sistem anormal çalışıyor. | ||||||
DISP: Gösterge ışığı, yeşil ışık yanıp sönüyorsa FPGA sistemi normal çalışıyor; yeşil ışık sürekli yanıyorsa veya sönüyorsa, sistem anormal çalışıyor. | ||||||
Wi-Fi: Kablosuz gösterge ışığı, AP modunda yeşil ışık yanıp sönüyor; STA modunda yeşil ışık sürekli yanıyor. Kırmızı ışık yanıp sönüyorsa Wi-Fi anormal, ışık sönmüşse Wi-Fi köprüsü sunucuya bağlanamıyor; sarı ışık sürekli yanıyorsa. | ||||||
4G/5G: İletişim ağı göstergesi, yeşil ışık sürekli yanıyorsa bulut sunucusuna bağlanma başarılı; sarı ışık sürekli yanıyorsa bulut servisine bağlanılamıyor; kırmızı ışık sürekli yanıyorsa sinyal yok veya SIM kart borçlu veya arama yapamıyor; kırmızı ışık yanıp sönüyorsa SIM kart tespit edilemiyor; ışık yoksa modül tespit edilemiyor. | ||||||
| 2 | SIM Kart Yuvası | Mikro SIM kart yuvası, uzaktan kontrol için 4G/5G bağlantısı sağlıyor (opsiyonel 4G/5G modülü). | ||||
| 3 | Fonksiyon Düğmesi | HDMI IN: HDMI sinyal girişi, eşzamanlı oynatma. ASYNC: Asenkron mod geçişi. NEXT: Program geçişi. | ||||
| 4 | Anahtar | Oynatıcı kutusunun gücünü kontrol eder, ON açma ve OFF kapama anlamına gelir. | ||||
Arka Panel Açıklaması | ||||||
| Seri No | Ad | Açıklama | ||||
| 1 | Wi-Fi Anteni | Kablosuz sinyalin artırılması için Wi-Fi antenini bağlayın. | ||||
| 2 | Sensör | Harici sıcaklık, nem, parlaklık, rüzgar hızı, rüzgar yönü, gürültü, PM2.5, PM10, CO₂ ve diğer sensörler. | ||||
| 3 | 4G/5G Anteni | 4G/5G antenini bağlayın (4G için 1 anten, 5G için 4 anten, opsiyonel). | ||||
| 4 | Güç Kaynağı | 5V 3A, 12V 1.5A. | ||||
| 5 | Giriş Ağı Portu | Gigabit giriş ağı portu, bilgisayara bağlayarak programları hata ayıklamak ve yayınlamak için kullanılabilir; LAN veya İnternete erişim sağlar. | ||||
| 6 | Reset | Sıfırlama pin deliği. | ||||
| 7 | Ses Çıkışı | TRS 3.5mm standart iki kanallı ses çıkış portu. | ||||
| 8 | HDMI | HDMI IN: HDMI1.4 eşzamanlı sinyal girişi arayüzü, adaptif ölçekleme desteği ile. | ||||
| 9 | USB | USB: Program güncellemeleri, program ekleme veya kapasite genişletme için USB3.0. OTG: Hata ayıklama veya yazılım güncelleme için kullanılır (varsayılan USB 2.0 işlevi, fabrika ayarlanabilir). | ||||
| 10 | Çıkış Ağı Portu | Gigabit çıkış ağı portu, HD-R serisi alıcı kart ile birleştirilir. | ||||
| 11 | Toprak Teli | Toprak bağlantı portu. | ||||
Ürün Özellikleri | ||||||
| Kategori | Öğeler | Özellik | ||||
| Elektrik Parametreleri | Giriş Gücü | DC 5V-12V | ||||
| Maksimum Güç Tüketimi | 18W | |||||
| Depolama Alanı | Rastgele Erişim Belleği | 2GB | ||||
| Dahili Depolama | 16GB | |||||
| Depolama Ortamı | Sıcaklık | -40℃ ～ 80℃ | ||||
| Nem | 0%RH ～ 80%RH (Kondensasyon Yok) | |||||
| Çalışma Ortamı | Sıcaklık | -40℃ ～ 70℃ | ||||
| Nem | 0%RH ～ 80%RH (Kondensasyon Yok) | |||||
| Fiziksel Özellikler | Boyut | 287mm×140.3mm×42.3mm | ||||
| Net Ağırlık | ≈1140g | |||||
| Koruma Derecesi | Koruma Sınıfı | IP20 | ||||
| Sistem Yazılımları | Android 11.0 işletim sistemi yazılımı | |||||
Android terminal uygulama yazılımı | ||||||
FPGA yazılımı | ||||||
Resim Çözümleme Özellikleri | ||||||
| Kategori | Çözümleme | Boyut | Format | Notlar | ||
| JPEG | JFIF dosya formatı 1.02 | 96×32 pikselden 817×8176 piksele kadar | JPG, JPEG | Düz tarama desteklenmez; sRGB JPEG ve Adobe RGB JPEG desteklenir. | ||
| BMP | BMP | Sınırsız | BMP | NA | ||
| GIF | GIF | Sınırsız | GIF | NA | ||
| PNG | PNG | Sınırsız | PNG | NA | ||
| WEBP | WEBP | Sınırsız | WEBP | NA | ||
Video Çözümleme Özellikleri | ||||||
| Kategori | Çözümleme | Çözünürlük | Maksimum Kare Hızı | Maksimum Bit Hızı | Format | Notlar |
| MPEG-1/2 | MPEG-1/2 | 48×48 pikselden 1920×1088 piksele kadar | 30fps | 80Mbps | DAT, MPG, VOB, TS | Alan Kodlaması desteklenir |
| MPEG-4 | MPEG-4 | 48×48 pikselden 1920×1088 piksele kadar | 30fps | 38.4Mbps | AVI, MKV, MP4, MOV, 3GP | MS, MPEG4 v1/v2/v3 ve GMC desteklenmez |
| H.264/AVC | H.264 | 48×48 pikselden 4096×2304 piksele kadar | 2304P@60fps | 80Mbps | AVI, MKV, MP4, MOV, 3GP, TS, FLV | Alan Kodlaması ve MBAFF desteklenir |
| MVC | H.264 MVC | 48×48 pikselden 4096×2304 piksele kadar | 2304P@60fps | 100Mbps | MKV, TS | Yalnızca Stereo Yüksek Profil desteklenir |
| H.265/HEVC | H.265/HEVC | 64×64 pikselden 4096×2304 piksele kadar | 2304P@60fps | 100Mbps | MKV, MP4, MOV, TS | Ana Profil, Karo & Dilim desteklenir |
| GOOGLE VP8 | VP8 | 48×48 pikselden 1920×1088 piksele kadar | 30fps | 38.4Mbps | WEBM, MKV | NA |
| GOOGLE VP9 | VP9 | 64×64 pikselden 4096×2304 piksele kadar | 60fps | 80Mbps | WEBM, MKV | NA |
| H.263 | H.263 | SQCIF(128×96), QCIF |
HD-A6L
| Seri No | Ad | Açıklama |
|---|---|---|
| 1 | Çalışma ışığı | PWR: Güç göstergesi ışığı, yeşil ışık sürekli yanıyorsa normal güç girişi var demektir. RUN: Sistem çalışma ışığı, yeşil ışık yanıp sönüyorsa normal çalışma; sürekli yanıyorsa veya sönüyorsa anormal çalışma demektir. DISP: Ekran göstergesi, yeşil ışık yanıp sönüyorsa FPGA sistemi normal çalışıyor demektir; sürekli yanıyorsa veya sönüyorsa anormal çalışma demektir. Wi-Fi: Kablosuz gösterge ışığı; AP modunda yeşil ışık yanıp sönüyor, STA modunda sürekli yanıyor; kırmızı ışık yanıp sönüyorsa Wi-Fi anormal; ışık sönmüşse bağlantı yok; sarı ışık sürekli yanıyorsa bağlantı sorunları var demektir. 4G/5G: İletişim ağı göstergesi; yeşil ışık yanıyorsa bulut sunucusuna bağlantı başarılı; sarı ışık yanıyorsa bağlantı sorunları var; kırmızı ışık yanıyorsa sinyal yok veya SIM sorunları var; kırmızı ışık yanıp sönüyorsa SIM algılanamıyor; ışık yoksa modül algılanmıyor. |
| 2 | SIM kart yuvası | Uzaktan kontrol için 4G/5G bağlantısı sağlayan Mikro SIM kart yuvası (isteğe bağlı 4G/5G modülü). |
| 3 | Fonksiyon düğmesi | HDMI LOOP: HDMI dikiş modu. HDMI IN: HDMI sinyal girişi, eşzamanlı oynatma. ASYNC: Asenkron mod geçişi. NEXT: Program oynatma geçişi. |
| 4 | Anahtar | Oynatıcı kutusunun gücünü kontrol eder; ON açık, OFF kapalı anlamına gelir. |
Arka Panel Açıklaması
| Seri No | Ad | Açıklama |
|---|---|---|
| 1 | Wi-Fi anteni | Kablosuz sinyali artırmak için Wi-Fi antenini bağlayın. |
| 2 | Sensör | Dış ortam sıcaklığı, nem, parlaklık, rüzgar hızı, rüzgar yönü, gürültü, PM2.5, PM10, CO₂ ve diğer sensörler. |
| 3 | 4G/5G anteni | 4G için 1, 5G için 4 anten bağlayın (isteğe bağlı). |
| 4 | Güç kaynağı | 5V 3A, 12V 1.5A girişi. |
| 5 | Giriş ağ portu | Bilgisayara bağlanarak programları hata ayıklamak ve yayınlamak için kullanılabilen Gigabit giriş ağ portu. |
| 6 | Sıfırlama | Sıfırlama delik açma. |
| 7 | Ses çıkışı | TRS 3.5mm standart iki kanallı ses çıkış portu. |
| 8 | HDMI | HDMI IN: HDMI1.4 eşzamanlı sinyal girişi; uyumlu ölçeklendirmeyi destekler. HDMI LOOP: HDMI1.4 eşzamanlı giriş veya dikişli giriş. HDMI OUT: HDMI1.4 çıkış arayüzü. |
| 9 | USB | USB: Program güncellemeleri, program eklemek veya kapasite artırmak için USB3.0. OTG: Hata ayıklama veya firmware yükseltmeleri için kullanılır. |
| 10 | Çıkış ağ portu | HD-R serisi alıcı kartı ile kaskadlı bağlantı yapan Gigabit çıkış ağ portu. |
| 11 | Toprak kablosu | Toprak kablosu bağlantı portu. |
Ürün Özellikleri
| Kategori | Madde | Özellik |
|---|---|---|
| Elektrik parametreleri | Giriş gücü | DC 5V-12V |
| Maksimum güç tüketimi | 18W | |
| Depolama Alanı | Rastgele erişim belleği | 2GB |
| Dahili depolama | 16GB | |
| Depolama ortamı | Sıcaklık | -40℃ ～ 80℃ |
| Nem | 0%RH ～ 80%RH (Kondensasyon yok) | |
| Çalışma ortamı | Sıcaklık | -40℃ ～ 70℃ |
| Nem | 0%RH ～ 80%RH (Kondensasyon yok) | |
| Fiziksel özellikler | Boyut | 287mm × 140.3mm × 42.3mm |
| Net ağırlık | 1004g | |
| Koruma derecesi | IP20 | |
| Sistem yazılımı | Android 11.0 işletim sistemi yazılımı | |
| Android terminal uygulama yazılımı | ||
| FPGA yazılımı |
Resim Çözme Özellikleri
| Kategori | Çözme | Boyut | Format | Açıklama |
|---|---|---|---|---|
| JPEG | JFIF dosya formatı 1.02 | 96×32 pikselden 817×8176 piksele | JPG, JPEG | Düzensiz tarama desteklenmez; SRGB ve Adobe RGB desteklenir. |
| BMP | BMP | Sınırsız | BMP | NA |
| GIF | GIF | Sınırsız | GIF | NA |
| PNG | PNG | Sınırsız | PNG | NA |
| WEBP | WEBP | Sınırsız | WEBP | NA |
Video Çözme Özellikleri
| Kategori | Çözme | Çözünürlük | Maksimum kare hızı | Maksimum bit hızı | Format | Açıklama |
|---|---|---|---|---|---|---|
| MPEG-1/2 | MPEG-1/2 | 48×48 pikselden 1920×1088 piksele | 30fps | 80Mbps | DAT, MPG, VOB, TS | Alan Kodlamayı destekler |
| MPEG-4 | MPEG-4 | 48×48 pikselden 1920×1088 piksele | 30fps | 38.4Mbps | AVI, MKV, MP4, MOV, 3GP | MS, MPEG4 v1/v2/v3 ve GMC desteklenmez |
| H.264/AVC | H.264 | 48×48 pikselden 4096×2304 piksele | 2304P@60fps | 80Mbps | AVI, MKV, MP4, MOV, 3GP, TS, FLV | Alan Kodlamayı ve MBAFF’yi destekler |
| MVC | H.264 MVC | 48×48 pikselden 4096×2304 piksele | 2304P@60fps | 100Mbps | MKV , TS | Yalnızca Stereo Yüksek Profil desteklenir |
| H.265/HEVC | H.265/HEVC | 64×64 pikselden 4096×2304 piksele | 2304P@60fps | 100Mbps | MKV , MP4, MOV , TS | Ana Profil, Karo ve Dilim desteklenir |
| GOOGLE VP8 | VP8 | 48×48 pikselden 1920×1088 piksele | 30fps | 38.4Mbps | WEBM , MKV | NA |
| GOOGLE VP9 | VP9 | 64×64 pikselden 4096×2304 piksele | 60fps | 80Mbps | WEBM , MKV | NA |
| H.263 | H.263 | SQCIF(128×96), QCIF(176×144), CIF(352×288), 4CIF(704×576) | 30fps | 38.4Mbps | 3GP, MOV, MP4 | H.263+ desteklenmez |
| VC-1 | VC |

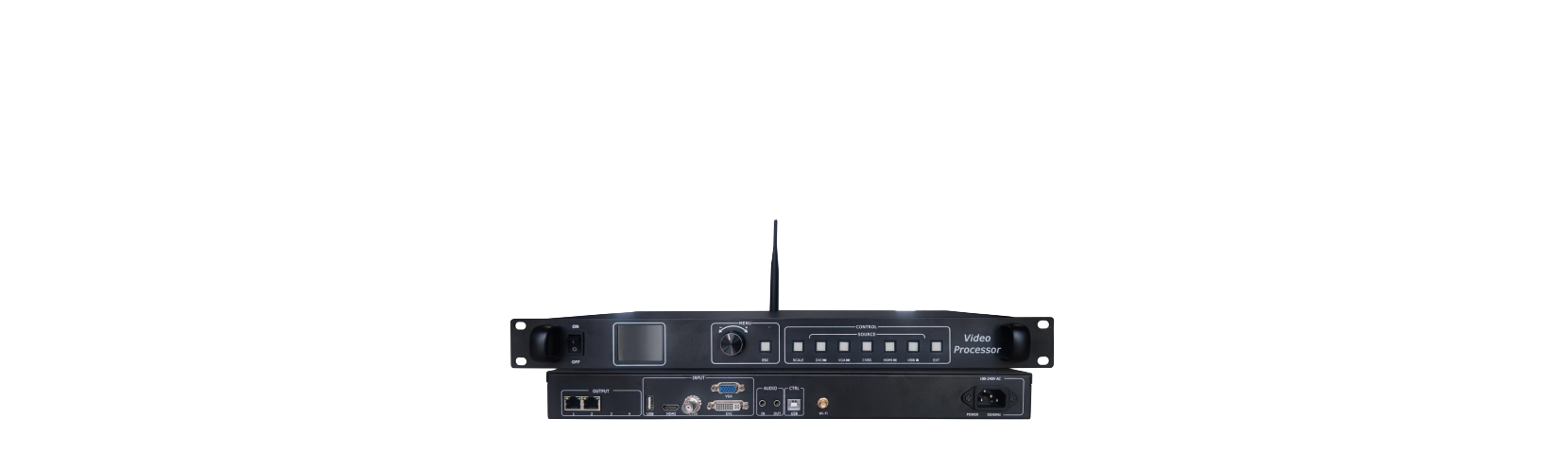

HD-VP210
Ön Panel Düğmeleri
| No. | Düğme | Fonksiyon Açıklaması |
|---|---|---|
| 1 | Güç düğmesi | Cihazın güç açma/kapama düğmesi. |
| 2 | LCD Ekran | Cihaz menü bilgilerini gösterir. |
| 3 | Rotary Düğme | Kolu çevirerek menüyü seçin ve onaylamak için basın. |
| 4 | Geri Tuşu | Mevcut menüden veya işlemden çıkış yapar. |
| 5 | Ölçek | Tam ekran yakınlaştırma kısayol düğmesi. |
| 6 | Giriş Kaynağı | U disk giriş oynatma modunda, DVI düğmesi ⏮ olarak tanımlanır, önceki dosyayı oynatır. U disk giriş oynatma modunda, VGA düğmesi ⏭ olarak tanımlanır, sonraki dosyayı oynatır. U disk giriş oynatma modunda, CVBS ve HDMI düğmeleri ⏯ olarak tanımlanır, dosyayı duraklatır veya oynatır. U disk giriş oynatma modunda, USB düğmesi ■ olarak tanımlanır, oynatmayı durdurur. |
Arka Panel Bağlantıları
| Port | Miktar | Fonksiyon |
|---|---|---|
| USB (Tip A) | 1 | USB’den doğrudan video ve resim oynatma. Resim dosyası formatları: jpg, jpeg, png ve bmp; Video dosyası formatları: mp4, avi, mpg, mkv, mov, vob ve rmvb; Video kodlama: MPEG4 (MP4), MPEG_SD/HD, H.264 (AVI, MKV), FLV. |
| HDMI | 1 | Sinyal standardı: HDMI1.3, geriye dönük uyumlu. Çözünürlük: VESA Standardı, ≤1920×1080p@60Hz. |
| CVBS | 1 | Sinyal standardı: PAL/NTSC 1Vpp±3dB (0.7V Video+0.3V Senkron) 75 ohm. Çözünürlük: 480i, 576i. |
| VGA | 1 | Sinyal standardı: R, G, B, Hsync, Vsync: 0 to 1Vpp±3dB (0.7V Video+0.3V Senkron) 75 ohm, siyah seviye: 300mV Senkron uç: 0V. Çözünürlük: VESA Standardı, ≤1920×1080p@60Hz. |
| DVI | 1 | Sinyal standardı: DVI1.0, HDMI1.3, geriye dönük uyumlu. Çözünürlük: VESA Standardı, PC’den 1920×1080, HD için 1080p. |
| AUDIO | 2 | Ses girişi ve çıkışı. |
Çıkış Portları
| Port | Miktar | Fonksiyon |
|---|---|---|
| LAN | 2 | 2 yönlü ağ portu çıkış arayüzü, kabul kartına bağlanır. |
Kontrol Arayüzü
| Port | Miktar | Fonksiyon |
|---|---|---|
| Kare USB (Tip B) | 1 | Bilgisayara bağlanarak ekran parametrelerini ayarlamak için kullanılır. |
| Güç arayüzü | 1 | 110-240VAC, 50/60Hz. |

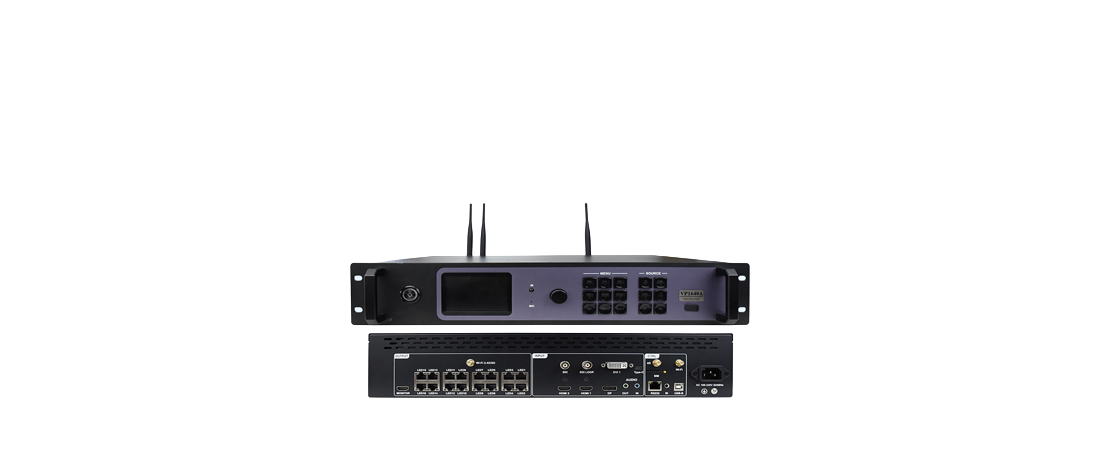

HD-VP410
| No. | Düğme | Fonksiyon Açıklaması |
|---|---|---|
| 1 | Güç düğmesi | Cihazın güç açma/kapama düğmesi. |
| 2 | LCD Ekran | Cihaz menü bilgilerini gösterir. |
| 3 | Rotary Düğme | Kolu çevirerek menüyü seçin ve onaylamak için basın. |
| 4 | Geri Tuşu | Mevcut menüden veya işlemden çıkış yapar. |
| 5 | Ölçek | Tam ekran yakınlaştırma kısayol düğmesi. |
| 6 | Giriş Kaynağı | U disk giriş oynatma modunda, DVI düğmesi ⏮ olarak tanımlanır, önceki dosyayı oynatır. U disk giriş oynatma modunda, VGA düğmesi ⏭ olarak tanımlanır, sonraki dosyayı oynatır. U disk giriş oynatma modunda, CVBS ve HDMI düğmeleri ⏯ olarak tanımlanır, dosyayı duraklatır veya oynatır. U disk giriş oynatma modunda, USB düğmesi ■ olarak tanımlanır, oynatmayı durdurur. |
Arka Panel Bağlantıları
| Port | Miktar | Fonksiyon |
|---|---|---|
| USB (Tip A) | 1 | USB’den doğrudan video ve resim oynatma. Resim dosyası formatları: jpg, jpeg, png ve bmp; Video dosyası formatları: mp4, avi, mpg, mkv, mov, vob ve rmvb; Video kodlama: MPEG4 (MP4), MPEG_SD/HD, H.264 (AVI, MKV), FLV. |
| HDMI | 1 | Sinyal standardı: HDMI1.3, geriye dönük uyumlu. Çözünürlük: VESA Standardı, ≤1920×1080p@60Hz. |
| CVBS | 1 | Sinyal standardı: PAL/NTSC 1Vpp±3dB (0.7V Video+0.3V Senkron) 75 ohm. Çözünürlük: 480i, 576i. |
| VGA | 1 | Sinyal standardı: R, G, B, Hsync, Vsync: 0 to 1Vpp±3dB (0.7V Video+0.3V Senkron) 75 ohm, siyah seviye: 300mV Senkron uç: 0V. Çözünürlük: VESA Standardı, ≤1920×1080p@60Hz. |
| DVI | 1 | Sinyal standardı: DVI1.0, HDMI1.3, geriye dönük uyumlu. Çözünürlük: VESA Standardı, PC’den 1920×1080, HD için 1080p. |
| AUDIO | 2 | Ses girişi ve çıkışı. |
Çıkış Portları
| Port | Miktar | Fonksiyon |
|---|---|---|
| LAN | 2 | 2 yönlü ağ portu çıkış arayüzü, kabul kartına bağlanır. |
Kontrol Arayüzü
| Port | Miktar | Fonksiyon |
|---|---|---|
| Kare USB (Tip B) | 1 | Bilgisayara bağlanarak ekran parametrelerini ayarlamak için kullanılır. |
| Güç arayüzü | 1 | 110-240VAC, 50/60Hz. |
| Port | Quantity | Function |
|---|---|---|
| USB（Type A） | 1 | Directly play videos pictures in the USB Image file format：jpg、jpeg、png & bmp； Video file format：mp4、avi、mpg、mkv、mov、vob & rmvb; Video coding：MPEG4(MP4),MPEG_SD/HD,H.264(AVI,MKV),FLV |
| HDMI | 1 | Signal standard：HDMI1.3 Backward compatible Resolution：VESA Standard，≤1920×1080p@60Hz |
| CVBS | 1 | Signal standard：PAL/NTSC 1Vpp±3db (0.7V Video+0.3v Sync ) 75 ohm Resolution：480i,576i |
| VGA | 1 | Signal standard：R、 G、 B、 Hsync、 Vsync:0 to1Vpp±3dB (0.7V Video+0.3v Sync ) 75 ohm black level：300mV Sync-tip：0V Resolution：VESA Standard，≤1920×1080p@60Hz |
| DVI | 1 | Signal standard：DVI1.0，HDMI1.3 Backward compatible Resolution：VESA Standard，PC to 1920×1080，HD to 1080p |
| AUDIO | 2 | Audio input and output |
| Port | Quantity | Function |
|---|---|---|
| LAN | 2 | 2-way network port output interface, connected to the acceptance card |
| Port | Quantity | Function |
|---|---|---|
| Square USB（Type B） | 1 | Connect computer setting screen parameters |
| Power interface | 1 | 110-240VAC，50/60Hz |
HD-VP620
Ön Panel Düğmeleri
| No. | Düğme | Fonksiyon Açıklaması |
|---|---|---|
| 1 | Güç Düğmesi | Cihazın güç açma/kapama düğmesi. |
| 2 | LCD Ekran | Cihaz menü bilgilerini gösterir. |
| 3 | Giriş Kaynağı Seçim Tuşu | 6 düğme [DVI] ~ [DP], 5 giriş kaynağı portu seçme düğmesi, arka paneldeki giriş arayüzü tanımlamalarına karşılık gelir. Aralarında: BLACK tuşuna basıldığında ve BLACK LED göstergesi yandığında, çıkış siyah ekran durumundadır. |
| 4 | Fonksiyon Ayar Tuşu | [BRIGHT]: Parlaklık ayar menüsünün kısayol tuşlarını hızlıca değiştirir. [FREEZE]: Ekranı dondurma kısayol tuşu. [MODE]: Önceden ayarlanmış mod çağrı menüsünü hızlıca açar. [LOCK]: Tuşları hızlıca kilitleyerek yanlış işlemleri önler. [PXP]: Çift resim düzeni menüsüne hızlıca girer. [REV]: Ayrılmış fonksiyon tuşları. |
| 5 | Pencere Seçim Düğmesi | [WIN1]- [WIN2] Düğmesi: Açık olan ekran 1~2 penceresini seçebilirsiniz, LED ışığı şu anda seçilen pencereyi gösterir. |
| 6 | Menü Alanı | Düğmeye kısa basarak [OK] tuşu: Ana menüye girmek veya girişi onaylamak anlamına gelir. Düğmeyi saat yönünde çevirerek artırın veya bir sonraki seçeneği seçin, saat yönünün tersine çevirerek azaltın veya bir önceki seçeneği seçin. [GUIDE] tuşu: “akıllı navigasyon” ayar arayüzünü hızlıca açar. Geri tuşu [ESC]: Mevcut işlemden veya seçenekte çıkmak anlamına gelir. |
Çıkış Portları
| Çıkış Portu | Miktar | Fonksiyon |
|---|---|---|
| MONITOR | 1 | HDMI çıkış arayüzünün senkronize izlenmesi, harici LCD ekran. |
| LED Ağ Portu | 6 | LED1-LED6: 6 yönlü ağ portu çıkış arayüzü, LED ekran alma kartına bağlanır, toplam piksel 5.2 milyon, en geniş 8000 nokta, en yüksek 3840 nokta. |
Giriş Portları
| Giriş Portu | Miktar | Fonksiyon |
|---|---|---|
| EXT | 1 | Genişleme giriş portu, varsayılan DVI, HDMI veya SDI seçilebilir. |
| DVI | 1 | Arayüz şekli: DVI-I soketi Sinyal standardı: DVI1.0 Çözünürlük: VESA standardı, PC’den 1920×1080, HD için 1080p. |
| HDMI | 1 | Arayüz şekli: HDMI-A Sinyal standardı: HDMI2.0 geriye dönük uyumlu Çözünürlük: VESA standardı, ≤3840×2160@60Hz. |
| DP | 1 | Arayüz şekli: DP Sinyal standardı: DP1.2 geriye dönük uyumlu Çözünürlük: VESA standardı, ≤3840×2160@60Hz. |
| VGA | 1 | Arayüz şekli: DB15 soketi Sinyal standardı: R, G, B, Hsync, Vsync: 0’dan 1Vpp ± 3dB (0.7V Video + 0.3V Senkron) 75 ohm, siyah seviye: 300mV Senkron uç: 0V Çözünürlük: VESA standardı, ≤1920×1080p@60Hz. |
Ses Portları
| SES Portu | Miktar | Fonksiyon |
|---|---|---|
| IN | 1 | Giriş x1, 3.5mm ses portu |
| OUT | 1 | Çıkış x1, 3.5mm ses portu |
Kontrol Arayüzü
| Port | Miktar | Fonksiyon |
|---|---|---|
| Kare USB (Tip B) | 1 | PC’ye bağlanarak gönderim kartı ve alma kartının parametrelerini debug eder ve HDSet yazılımı aracılığıyla program güncellemeleri yapar. |
| WIFI | 1 | WIFI Kablosuz kontrol. |
Güç Arayüzü
| Güç Arayüzü | Miktar | Fonksiyon |
|---|---|---|
| Güç arayüzü | 1 | 110-240VAC, 50/60Hz. |
HD-VP820
Ön Panel Tuşları
| No. | Tuş | Açıklama |
|---|---|---|
| 1 | Anahtar | AC güç girişi anahtarı |
| 2 | LCD Ekran | Menü, ekran parametreleri ve diğer bilgileri görüntüler, cihazın hata ayıklaması için kullanılır. |
| 3 | KAYNAK | Giriş Kaynağı Seçim Tuşu, 5 giriş kaynağı portu seçme düğmesi, arka paneldeki giriş arayüzü tanımlamalarına karşılık gelir. BLACK: BLACK tuşuna bastığınızda ve göstergesi yandığında, çıkış ekranı siyah durumda olacaktır. |
| 4 | FONKSİYON | Fonksiyon tuşları, tuşların çoklu işlevi dijital seçimdir, genellikle çözünürlüğü ayarlarken kullanılır. BRIGHT: Parlaklık ayarlama menüsünün kısayol tuşlarını hızlıca değiştirir. MODE: Önceden ayarlanmış mod çağrı menüsünü hızlıca açar. PXP: Çift resim düzeni menüsüne hızlıca girer. FREEZE: Ekranı dondurma kısayol tuşu. LOCK: Tuşları hızlıca kilitleyerek yanlış işlemleri önler. REV: Ayrılmış fonksiyon tuşları. |
| 5 | PENCERE | [WIN1]- [WIN2] Düğmesi: 1~2 pencere görüntüsünü eklemek için basabilirsiniz ve göstergesi şu anda seçilen pencereyi gösterir. |
| 6 | MENÜ | Düğmeye kısa basarak [OK] tuşu: Ana menüye girmek veya girişi onaylamak anlamına gelir. Düğmeyi saat yönünde çevirerek artırın veya bir sonraki seçeneği seçin, saat yönünün tersine çevirerek azaltın veya bir önceki seçeneği seçin. GUIDE: “akıllı navigasyon” ayar arayüzünü hızlıca açar. Geri tuşu ESC: Mevcut işlemden veya seçenekte çıkmak anlamına gelir. |
Arka Panel Giriş Arayüzü
| No. | Adı | Miktar | Açıklama |
|---|---|---|---|
| 1 | HDMI | 1 | HDMI giriş arayüzü Arayüz şekli: HDMI-A Sinyal standardı: HDMI 2.0 geriye dönük uyumlu Çözünürlük: VESA standardı, ≤3840×2160@60Hz. |
| 2 | DVI | 1 | Arayüz şekli: DVI-I soketi Sinyal standardı: DVI1.0 Çözünürlük: VESA standardı, PC’den 1920×1200, HD için 1080p. |
| 3 | DP | 1 | Arayüz şekli: DP Sinyal standardı: DP1.2 geriye dönük uyumlu Çözünürlük: VESA standardı, ≤3840×2160@60Hz. |
| 4 | VGA | 1 | Arayüz şekli: DB15 soketi Sinyal standardı: R, G, B, Hsync, Vsync: 0’dan 1Vpp ± 3dB (0.7V Video + 0.3V Senkron) 75 ohm, siyah seviye: 300mV Senkron uç: 0V Çözünürlük: VESA standardı, ≤1920×1080p@60Hz. |
| 5 | EXT | 1 | DVI veya SDI, Varsayılan standart DVI Arayüz şekli: BNC Sinyal standardı: SD-SDI, HD-SDI, 3G-SDI Çözünürlük: VESA standardı, ≤1920×1080@60Hz. |
| 6 | AUDIO IN | 1 | TRS 3.5mm ses girişi. |
| 7 | Güç | 1 | AC güç arayüzü 100-240V, 50/60Hz. |
Arka Panel Çıkış Arayüzü
| No. | Adı | Miktar | Açıklama |
|---|---|---|---|
| 1 | LAN çıkışı | 8 | Gigabit Ethernet portu İletim hızı 1Gbps, alma kartlarını birbirine bağlamak için kullanılır, RGB veri akışını iletir. Bir Gigabit Ethernet portu 655,360 piksel yükleme kapasitesini destekler. |
| 2 | AUDIO OUT | 1 | TRS 3.5mm çift kanal ses çıkış portu Yüksek güçlü ses dış amplifikatör için ses güç amplifikatörüne bağlanır. |
Arka Panel Kontrol Arayüzü
| No. | Adı | Miktar | Açıklama |
|---|---|---|---|
| 1 | USB-B | 1 | PC’ye bağlanarak LED kontrolörünü hata ayıklamak için kullanılır. |
| 2 | Wi-Fi | 1 | Kablosuz sinyali artırmak için Wi-Fi antenine bağlanır. |
Temel Parametreler
| Ürün | Parametre Değeri |
|---|---|
| Nominal Voltaj (V) | AC 100-240V |
| Çalışma Sıcaklığı (℃) | -20℃~55℃ |
| Çalışma Ortamı Nem (%RH) | 20%RH~90%RH |
| Depolama Ortamı Nem (%RH) | 10%RH~95%RH |
HD-VP1240
Ön Panel Tuşları
| No. | Tuş | Açıklama |
|---|---|---|
| 1 | Anahtar | AC güç girişi anahtarı |
| 2 | LCD Ekran | Menü, ekran parametreleri ve diğer bilgileri görüntüler, cihazın hata ayıklaması için kullanılır. |
| 3 | KAYNAK | Giriş Kaynağı Seçim Tuşu, 5 giriş kaynağı portu seçme düğmesi, arka paneldeki giriş arayüzü tanımlamalarına karşılık gelir. BLACK: BLACK tuşuna bastığınızda ve göstergesi yandığında, çıkış ekranı siyah durumda olacaktır. |
| 4 | FONKSİYON | Fonksiyon tuşları, tuşların çoklu işlevi dijital seçimdir, genellikle çözünürlüğü ayarlarken kullanılır. BRIGHT: Parlaklık ayarlama menüsünün kısayol tuşlarını hızlıca değiştirir. MODE: Önceden ayarlanmış mod çağrı menüsünü hızlıca açar. PXP: Çift resim düzeni menüsüne hızlıca girer. FREEZE: Ekranı dondurma kısayol tuşu. LOCK: Tuşları hızlıca kilitleyerek yanlış işlemleri önler. BLACK: Tek dokunuşla siyah ekran düğmesi. |
| 5 | PENCERE | [WIN1]- [WIN4] Düğmesi: 1~2 pencere görüntüsünü eklemek için basabilirsiniz ve göstergesi şu anda seçilen pencereyi gösterir. |
| 6 | MENÜ | Düğmeye kısa basarak [OK] tuşu: Ana menüye girmek veya girişi onaylamak anlamına gelir. Düğmeyi saat yönünde çevirerek artırın veya bir sonraki seçeneği seçin, saat yönünün tersine çevirerek azaltın veya bir önceki seçeneği seçin. GUIDE: “Akıllı navigasyon” ayar arayüzünü hızlıca açar. Geri tuşu ESC: Mevcut işlemden veya seçenekte çıkmak anlamına gelir. |
Arka Panel Giriş Arayüzü
| No. | Adı | Miktar | Açıklama |
|---|---|---|---|
| 1 | HDMI | 1 | HDMI giriş arayüzü Arayüz şekli: HDMI-A Sinyal standardı: HDMI 2.0 geriye dönük uyumlu Çözünürlük: VESA standardı, ≤1920×1080@60Hz. |
| 2 | DP | 1 | Arayüz şekli: DP Sinyal standardı: DP1.2 geriye dönük uyumlu Çözünürlük: VESA standardı, ≤3840×2160@60Hz. |
| 3 | DVI | 1 | Arayüz şekli: DVI-I soketi Sinyal standardı: DVI1.0 Çözünürlük: VESA standardı, PC’den 1920×1200, HD için 1080p. |
| 4 | EXT | 1 | DVI veya SDI, Varsayılan standart DVI Arayüz şekli: BNC Sinyal standardı: SD-SDI, HD-SDI, 3G-SDI Çözünürlük: VESA standardı, ≤1920×1080@60Hz. |
| 5 | AUDIO IN | 1 | TRS 3.5mm ses girişi. |
| 6 | Güç | 1 | AC güç arayüzü 100-240V, 50/60Hz. |
Arka Panel Çıkış Arayüzü
| No. | Adı | Miktar | Açıklama |
|---|---|---|---|
| 1 | LAN çıkışı | 12 | Gigabit Ethernet portu İletim hızı 1Gbps, alma kartlarını birbirine bağlamak için kullanılır, RGB veri akışını iletir. Bir Gigabit Ethernet portu 655,360 piksel yükleme kapasitesini destekler. |
| 2 | AUDIO OUT | 1 | TRS 3.5mm çift kanal ses çıkış portu Yüksek güçlü ses dış amplifikatör için ses güç amplifikatörüne bağlanır. |
Arka Panel Kontrol Arayüzü
| No. | Adı | Miktar | Açıklama |
|---|---|---|---|
| 1 | USB-B | 1 | PC’ye bağlanarak LED kontrolörünü hata ayıklamak için kullanılır. |
| 2 | RS232 | 1 | Entegre kontrol merkezi (yani merkezi kontrol) RS232 üzerinden bağlanabilir. |
| 3 | Wi-Fi | 1 | Kablosuz sinyali artırmak için Wi-Fi antenine bağlanır, mobil uygulama kablosuz işlemi sağlar. |
HD-VP1640
Ön Panel Tuşları
| No. | Tuş | Açıklama |
|---|---|---|
| 1 | Anahtar | AC güç girişi anahtarı |
| 2 | LCD Ekran | Menü, ekran parametreleri ve diğer bilgileri görüntüler, cihazın hata ayıklaması için kullanılır. |
| 3 | KAYNAK | Giriş Kaynağı Seçim Tuşu, 5 giriş kaynağı portu seçme düğmesi, arka paneldeki giriş arayüzü tanımlamalarına karşılık gelir. BLACK: BLACK tuşuna bastığınızda ve göstergesi yandığında, çıkış ekranı siyah durumda olacaktır. |
| 4 | FONKSİYON | Fonksiyon tuşları, dijital seçim için çoklu işlev. BRIGHT: Parlaklık ayarlama menüsünün kısayol tuşlarını hızlıca değiştirir. MODE: Önceden ayarlanmış mod çağrı menüsünü açar. PXP: Çift resim düzeni menüsüne hızlıca girer. FREEZE: Ekranı dondurma kısayol tuşu. LOCK: Tuşları kilitleyerek yanlış işlemleri önler. BLACK: Tek dokunuşla siyah ekran düğmesi. |
| 5 | PENCERE | [WIN1]-[WIN4] Düğmesi: 1-2 pencere görüntüsü eklemek için basabilirsiniz; göstergesi mevcut seçili pencereyi gösterir. |
| 6 | MENÜ | [OK] tuşuna kısa basarak ana menüye girer veya girişi onaylar. Düğmeyi saat yönünde çevirerek artırın veya bir sonraki seçeneği seçin; saat yönünün tersine çevirerek azaltın veya bir önceki seçeneği seçin. GUIDE: “Akıllı navigasyon” ayar arayüzünü hızlıca açar. ESC: Mevcut işlemden veya seçenekte çıkmayı sağlar. |
Arka Panel Giriş Arayüzü
| No. | Adı | Miktar | Açıklama |
|---|---|---|---|
| 1 | HDMI | 1 | HDMI giriş arayüzü Arayüz şekli: HDMI-A Sinyal standardı: HDMI 2.0 geriye dönük uyumlu Çözünürlük: VESA standardı, ≤1920×1080@60Hz. |
| 2 | DP | 1 | Arayüz şekli: DP Sinyal standardı: DP1.2 geriye dönük uyumlu Çözünürlük: VESA standardı, ≤3840×2160@60Hz. |
| 3 | DVI | 1 | Arayüz şekli: DVI-I soketi Sinyal standardı: DVI1.0 Çözünürlük: VESA standardı, PC’den 1920×1200, HD için 1080p. |
| 4 | EXT | 1 | DVI veya SDI, Varsayılan standart DVI Arayüz şekli: BNC Sinyal standardı: SD-SDI, HD-SDI, 3G-SDI Çözünürlük: VESA standardı, ≤1920×1080@60Hz. |
| 5 | AUDIO IN | 1 | TRS 3.5mm ses girişi. |
| 6 | Güç | 1 | AC güç arayüzü 100-240V, 50/60Hz. |
Arka Panel Çıkış Arayüzü
| No. | Adı | Miktar | Açıklama |
|---|---|---|---|
| 1 | LAN çıkışı | 16 | Gigabit Ethernet portu İletim hızı 1Gbps, alma kartlarını birbirine bağlamak için kullanılır, RGB veri akışını iletir. Bir Gigabit Ethernet portu 655,360 piksel yükleme kapasitesini destekler. |
| 2 | AUDIO OUT | 1 | TRS 3.5mm çift kanal ses çıkış portu Yüksek güçlü ses dış amplifikatör için ses güç amplifikatörüne bağlanır. |
Arka Panel Kontrol Arayüzü
| No. | Adı | Miktar | Açıklama |
|---|---|---|---|
| 1 | USB-B | 1 | PC’ye bağlanarak LED kontrolörünü hata ayıklamak için kullanılır. |
| 2 | RS232 | 1 | Entegre kontrol merkezi (yani merkezi kontrol) RS232 üzerinden bağlanabilir. |
| 3 | Wi-Fi | 1 | Kablosuz sinyali artırmak için Wi-Fi antenine bağlanır; mobil uygulama kablosuz işlemi sağlar. |
HD-A7
Ön Panel Açıklaması
| No. | Adı | Açıklama |
|---|---|---|
| 1 | Güç Anahtarı | Oynatıcı kutusunun AC güç kaynağını açıp kapatır. |
| 2 | MIC Arayüzü | – |
| 3 | USB Arayüzü | USB3.0: Programları güncellemek veya bellek genişletmek için kullanılır; OTG: Hata ayıklama veya firmware güncelleme için kullanılır (varsayılan OTG işlevi, fabrika yapılandırılabilir). |
| 4 | LCD Ekran | Hata ayıklama menüleri, ekran parametreleri ve diğer bilgileri görüntüler. |
| 5 | KAYNAK | Giriş sinyal seçim alanı; Dijital seçim için çoklu işlev tuşu, genellikle çözünürlük ayarlarken kullanılır. ANDROID: Asenkron anahtarlama tuşları ile birlikte. |
| 6 | FONKSİYON | Fonksiyon tuşları, dijital seçim için çoklu işlev, genellikle çözünürlük ayarlarken kullanılır. BLACK: Siyah ekran tuşu. FREEZE: Ekranı dondurma tuşu. LOCK: Yanlış kullanımı önlemek için tuş kilidi. BRIGHT: Parlaklık ayarını hızlıca çağırır. MODE: Önceden ayarlanmış mod menüsünü hızlıca çağırır. PLAYER: Oynatma düğmesi. |
| 7 | PENCERE | Açık ekran pencerelerinin seçim alanı. |
| 8 | MENÜ | Seçim tuşları: seçim için döndürülür, onaylamak için basılır. GUIDE: “Akıllı Navigasyon” ayar arayüzünü hızlıca açar. ESC: Çıkış/Geri tuşu. |
Arka Panel Açıklaması
| No. | Adı | Açıklama |
|---|---|---|
| 1 | Sensör Arayüzü | Çeşitli sensörleri, çevresel izleme ekipmanları, çok fonksiyonlu sensörler vb. bağlamak için arayüz. |
| 2 | RJ45 Çıkışı | Alma kartını bağlamak için kullanılır. |
| 3 | HDMI Girişi | Senkron sinyal girişi, bilgisayarlar, set-top kutuları ve diğer cihazlarla bağlanabilir, zamanlama senkronizasyonu ile oynatma. |
| 4 | DP Girişi | Senkron sinyal girişi arayüzü. |
| 5 | SIM Kart Yuvası | 4G/5G kartını takarak ağ bağlantısı sağlamak için kullanılır. |
| 6 | Ses Arayüzü | TRS 3.5mm standart iki kanallı ses çıkış arayüzü. |
| 7 | Seri Port | RS232 seri port iletişimi ve kontrolü. |
| 8 | Güç Anahtarı | Alternatif akım erişimi için, AC 100-240V 50/60Hz. |
| 9 | Anten Arayüzü | Harici 4G veya 5G anteni bağlamak için bir arayüz (standart değil). |
| 10 | LAN | Hata ayıklama arayüzü, internete ve yerel ağa bağlanabilir. |
| 11 | USB 2.0 | Doğrudan program oynatmak veya depolama kapasitesini genişletmek için kullanılır. |
| 12 | HDMI IN | Senkron mod sinyal girişi arayüzü, asenkron mod ile karıştırılabilir. |
| 13 | Wi-Fi Anten Arayüzü | Wi-Fi anteni bağlamak için kullanılır. |
Temel Parametreler
| Kategori | Öğeler | Spesifikasyon |
|---|---|---|
| Elektrik parametreleri | Giriş Gücü | AC 100-240V 50/60Hz |
| Maksimum güç tüketimi | 72W | |
| Depolama alanı | Çalışma belleği | 4G |
| Dahili depolama | 32GB | |
| Depolama ortamı | Sıcaklık | -40℃ ～ 80℃ |
| Nem | 0%RH ～ 95%RH (yoğuşmasız) | |
| Çalışma ortamı | Sıcaklık | -10℃ ～ 45℃ |
| Nem | 0%RH ～ 95%RH (yoğuşmasız) | |
| Fiziksel özellikler | Boyutlar | 432mm×270mm×64.2mm |
| Ağırlık | 4.8kg (ambalaj dahil) | |
| Koruma sınıfı | IP20 | |
| Sistem yazılımı | Android 10.0 OS Yazılım | Android Terminal Uygulama Yazılımı FPGA Yazılımı Mikrodenetleyici Yazılımı |
Görüntü Kodlama Spesifikasyonları
| Form | Dekoder | Boyutlar | Spesifikasyon | Not |
|---|---|---|---|---|
| JPEG | JPEG | 48×48 to 8176×8176 | JPG, JPEG | Tarama desteği yok |
| SRGB JPEG desteği | ||||
| Adobe RGB JPEG desteği | ||||
| BMP | BMP | NA | BMP | NA |
| GIF | GIF | NA | GIF | NA |
| PNG | PNG | NA | PNG | NA |
| WEBP | WEBP | NA | WEBP | NA |
Video Kodlama Spesifikasyonları
| Form | Dekoder | Çözünürlük | Maksimum kare hızı | Spesifikasyon | Not |
|---|---|---|---|---|---|
| MPEG-1/2 | MPEG-1/2 | 1920×1080 | 1080P@60fps | DAT, MPG, VOB, TS | Alan Kodlamayı destekler |
| MPEG-4 | MPEG-4 | 1920×1080 | 1080P@60fps | AVI, MKV, MP4, MOV, 3GP | MS, MPEG4 v1/v2/v3, GMC’yi desteklemez |
| H.264/AVC | H.264 | 1920×1080/3840×2160 | 4k×2k@30fps | AVI, MKV, MP4, MOV, 3GP, TS, FLV | Alan Kodlamayı, MBAFF’yi destekler |
| MVC | H.264 MVC | 96×96 to 1920×1080 | 1080P@30fps | MKV, TS | Stereo High Profile’i yalnızca destekler |
| H.265/HEVC | H.265/HEVC | 3840×2160/1920×1080 | 4K×2K@60fps | MKV, MP4, MOV, TS | Ana Profil, Tile & Slice’yi destekler |
| VP8 | VP8 | 96×96 to 1920×1080 | 1080P@30fps | WEBM, MKV | NA |
| VP9 | VP9 | 3840×2160/1920×1080 | 4K×2K@60fps | WEBM, MKV | NA |
| H.263 | H.263 | 1920×1080 | 1080P@60fps | 3GP, MOV, MP4 | H.263+’yi desteklemez |
| VC-1 | VC-1 | 1920×1080 | 1080P@60fps | WMV, ASF, TS, MKV, AVI | NA |
HD-A8
Ön Panel Açıklaması
| No. | Adı | Açıklama |
|---|---|---|
| 1 | Güç Anahtarı | Oynatıcı kutusunun AC güç kaynağını açıp kapatmayı kontrol eder. |
| 2 | MIC Arayüzü | – |
| 3 | USB Arayüzü | USB 3.0: Programları güncellemek veya belleği genişletmek için; OTG: Hata ayıklama veya yazılımı güncellemek için (varsayılan OTG işlevi, fabrika tarafından yapılandırılabilir). |
| 4 | LCD Ekran | Hata ayıklama menüleri, ekran parametreleri ve diğer bilgileri gösterir. |
| 5 | KAYNAK | Giriş sinyali seçim alanı; dijital seçim için anahtar çoklama işlevi, genellikle çözünürlük ayarlarında kullanılır. |
| 6 | FONKSİYON | Çeşitli işlemler için işlev tuşları; (siyah ekran, dondurma, kilitleme, parlaklık, mod, oynatma). |
| 7 | PENCERE | Açık ekran pencerelerinin seçimi. |
| 8 | MENÜ | Menüleri gezmek ve seçimleri onaylamak için seçim tuşları; ESC ve REHBER işlevlerini içerir. |
Arka Panel Açıklaması
| No. | Adı | Açıklama |
|---|---|---|
| 1 | Sensör Arayüzü | Çeşitli sensörleri (örn. çevresel izleme ekipmanları) bağlamak için. |
| 2 | RJ45 Çıkışı | Alıcı kartı bağlamak için. |
| 3 | HDMI Girişi | Bilgisayarlar, set üstü kutular vb. için senkronize sinyal girişi. |
| 4 | DP Girişi | Senkronize sinyal girişi arayüzü. |
| 5 | SIM Kart Yuvası | Ağ bağlantısı için 4G/5G kartı takın. |
| 6 | Ses Arayüzü | TRS 3.5mm standart iki kanallı ses çıkış arayüzü. |
| 7 | Seri Port | RS232 seri port ile iletişim ve kontrol. |
| 8 | Güç Anahtarı | AC 100-240V 50/60Hz erişimi için. |
| 9 | Anten Arayüzü | Dış bir 4G veya 5G anteni bağlamak için (standart değil). |
| 10 | LAN | İnternet ve yerel alan ağı bağlantısı için hata ayıklama arayüzü. |
| 11 | USB 2.0 | Doğrudan program oynatımı veya depolama kapasitesini genişletmek için. |
| 12 | HDMI IN | Senkronize mod sinyal girişi, asenkron mod ile karıştırılabilir. |
| 13 | Wi-Fi Anten Arayüzü | Wi-Fi anteni bağlamak için. |
Temel Parametreler
| Kategori | Öğeler | Özellikler |
|---|---|---|
| Elektrik Parametreleri | Giriş Gücü | AC 100-240V, 50/60Hz |
| Maksimum Güç Tüketimi | 72W | |
| Depolama Alanı | Çalışma Belleği | 4G |
| Dahili Depolama | 32GB | |
| Depolama Ortamı | Sıcaklık | -40℃ to 80℃ |
| Nem | 0%RH to 95%RH (yoğunlaşmayan) | |
| Çalışma Ortamı | Sıcaklık | -10℃ to 45℃ |
| Nem | 0%RH to 95%RH (yoğunlaşmayan) | |
| Fiziksel Özellikler | Boyutlar | 432mm×270mm×64.2mm |
| Ağırlık | 4.8kg (paket dahil) | |
| Koruma Sınıfı | IP20 |
Görüntü Kodlama Özellikleri
| Biçim | Kodlayıcı | Boyutlar | Özellikler | Not |
|---|---|---|---|---|
| JPEG | JPEG | 48×48 to 8176×8176 | JPG, JPEG | Dikey taramayı desteklemiyor |
| SRGB JPEG desteği var | Adobe RGB JPEG desteği var | |||
| BMP | BMP | NA | BMP | NA |
| GIF | GIF | NA | GIF | NA |
| PNG | PNG | NA | PNG | NA |
| WEBP | WEBP | NA | WEBP | NA |
Video Kodlama Özellikleri
| Biçim | Kodlayıcı | Çözünürlük | Maksimum Kare Hızı | Özellikler | Not |
|---|---|---|---|---|---|
| MPEG-1/2 | MPEG-1/2 | 1920×1080 | 1080P@60fps | DAT, MPG, VOB, TS | Alan Kodlamayı destekler |
| MPEG-4 | MPEG-4 | 1920×1080 | 1080P@60fps | AVI, MKV, MP4, MOV, 3GP | MS, MPEG4 v1/v2/v3, GMC’yi desteklemiyor |
| H.264/AVC | H.264 | 1920×1080/3840×2160 | 4k×2k@30fps | AVI, MKV, MP4, MOV, 3GP, TS, FLV | Alan Kodlamayı destekler, MBAFF |
| MVC | H.264 MVC | 96×96 to 1920×1080 | 1080P@30fps | MKV, TS | Sadece Stereo Yüksek Profil desteklenir |
| H.265/HEVC | H.265/HEVC | 3840×2160/1920×1080 | 4K×2K@60fps | MKV, MP4, MOV, TS | Ana Profil, Karo ve Dilim desteği |
| VP8 | VP8 | 96×96 to 1920×1080 | 1080P@30fps | WEBM, MKV | NA |
| VP9 | VP9 | 3840×2160/1920×1080 | 4K×2K@60fps | WEBM, MKV | NA |
| H.263 | H.263 | 1920×1080 | 1080P@60fps | 3GP, MOV, MP4 | H.263+’yi desteklemiyor |
| VC-1 | VC-1 | 1920×1080 | 1080P@60fps | WMV, ASF, TS, MKV, AVI | NA |
