Receiving Card (Alıcı Kart)

📌 Receiving Card (Alıcı Kart) Ne İşe Yarar? LED Ekran Performansına Etkisi

LEDAJANS projelerinde kullanılan LED Ekran sistemlerinde receiving card (alıcı kart), görüntü kalitesini doğrudan etkileyen temel bileşenlerden biridir. Bu kart, kontrol sisteminden gelen veriyi LED modüllere doğru ve senkron şekilde dağıtarak stabil, net ve akıcı bir görüntü sağlar. Yanlış alıcı kart seçimi veya düşük konfigürasyon; titreme, satır kayması, renk sapması ve gecikme gibi sorunlara yol açabilir. Bu rehberde alıcı kartın görevini, performansa etkisini ve seçim kriterlerini özetliyoruz.

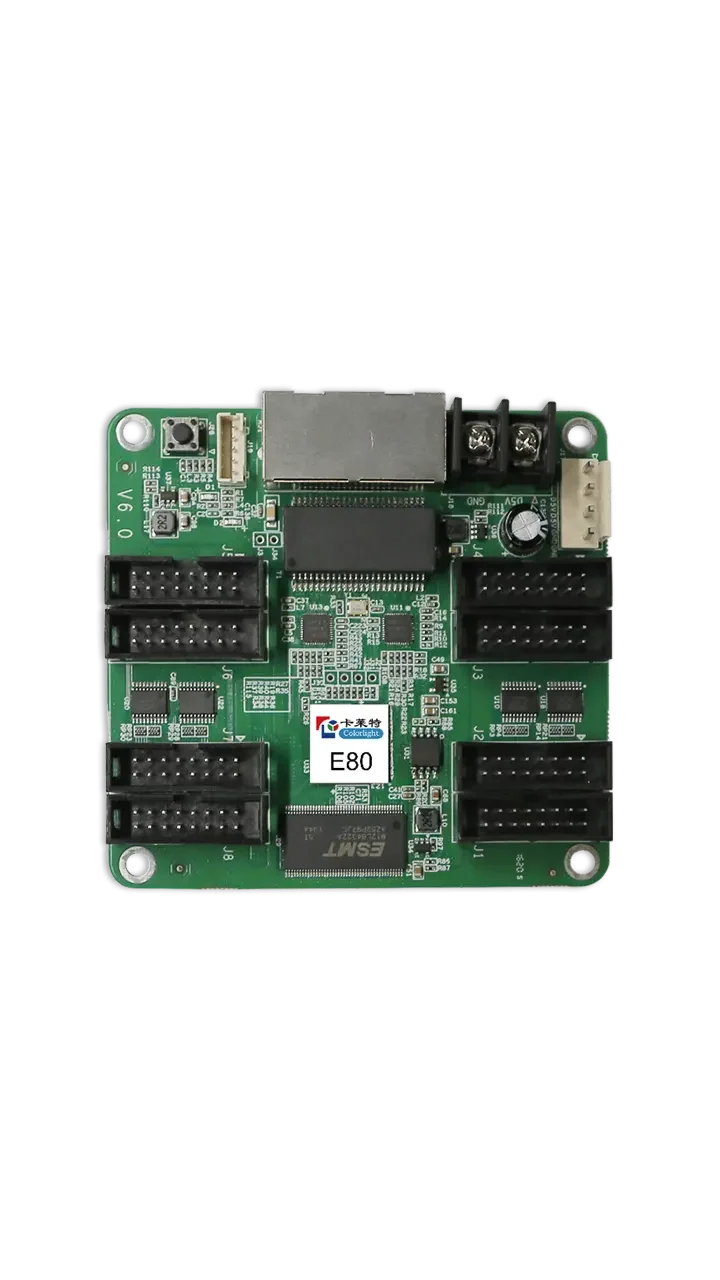

Alıcı kart, LED ekranlarda görüntü verisinin modüllere doğru şekilde iletilmesini sağlar.

🔧 Alıcı Kart Nedir?

Receiving card, LED kontrol kartından (sender/controller) gelen görüntü sinyalini alıp LED modül satır/sütunlarına dağıtan ara birimdir. Kısaca, görüntünün ekranda “doğru yerde ve doğru renkte” görünmesini sağlar.

Veri alımı: Ana kontrolden gelen görüntü paketlerini alır.
Veri işleme: Piksel haritasına göre modül adresleme yapar.
Veri dağıtımı: LED panel zincirine sinyali aktarır.

⚙️ Alıcı Kart Nasıl Çalışır?

LED Ekran sisteminde görüntü akışı genelde şu şekildedir: kaynak cihaz → gönderici kart/işlemci → alıcı kart → LED modül. Alıcı kart tarafındaki eşleme (mapping) yanlışsa görüntüde bölünme, satır kayması veya renk hatası oluşur.

🎛 Temel Teknik Görevleri

Piksel eşleme: Hangi modülün hangi görüntü alanını göstereceğini belirler.
Tarama kontrolü: Scan oranı ve sürüş parametrelerini yönetir.
Renk/bit derinliği: Gri ton geçişleri ve renk doğruluğunu etkiler.
Yenileme senkronu: Kamera çekimlerinde flicker riskini azaltır.

🎛 Ekran Performansına Etkisi

Görüntü stabilitesi: Kaliteli alıcı kart, kare atlama ve görüntü kırılmalarını azaltır.
Renk tutarlılığı: Modüller arası renk farkını minimize eder.
Yüksek yenileme: Doğru kart/ayar kombinasyonu ile daha temiz video ve canlı yayın görüntüsü alınır.
Gecikme süresi: Düşük latency, sahne ve canlı event uygulamalarında kritiktir.
Güvenilirlik: Uzun süreli çalışmada hata oranını düşürür.

🏗 Doğru Alıcı Kart Seçimi

LEDAJANS projelerinde alıcı kart seçimi yapılırken aşağıdaki başlıklar dikkate alınır:

Çözünürlük kapasitesi: Kartın desteklediği maksimum piksel yükü.
Scan uyumluluğu: Modül tarama yapısıyla teknik uyum.
Bit derinliği: Özellikle ince pitch ekranlarda renk geçiş kalitesi.
Yedeklilik desteği: Kritik projelerde backup senaryoları.
Yazılım ekosistemi: Kalibrasyon ve yönetim yazılımının olgunluğu.
Servis erişimi: Sahada hızlı değişim ve teknik destek imkanı.

🌐 Arıza Belirtileri ve Hızlı Kontrol

Belirti: Ekranın bir bölümü kararıyor → Kontrol: Alıcı kart çıkışı ve data kablo hattı.
Belirti: Satır/sütun kayması → Kontrol: Mapping ve scan ayarları.
Belirti: Renkler bozuk veya soluk → Kontrol: Kalibrasyon + kart firmware.
Belirti: Kamera çekiminde titreme → Kontrol: Yenileme hızı, sürücü ayarı, kaynak fps.

🏆 Sonuç

Receiving card, LED ekranın sadece bir parçası değil; görüntü kalitesini, stabiliteyi ve operasyon güvenilirliğini belirleyen kritik bileşendir. Doğru kart seçimi ve doğru konfigürasyon ile LED Ekran yatırımınızdan maksimum performans alabilirsiniz. 👉 Projenize uygun kontrol sistemi ve teknik kart yapısı için LEDAJANS uzmanlarıyla görüşebilirsiniz.

📚 İlgili İçerikler

💡 Sık Sorulan Sorular

S: Receiving card ile sender card aynı şey mi? C: Hayır. LED Ekran sisteminde sender görüntüyü gönderir, receiving card modüllere dağıtır. S: Alıcı kart kalitesi görüntüyü gerçekten etkiler mi? C: Evet. LED Ekran performansında renk doğruluğu, stabilite ve yenileme başarımı doğrudan etkilenir. S: Arızalı alıcı kart nasıl anlaşılır? C: LED Ekran üzerinde bölgesel kararma, veri kayması veya senkron bozulması tipik belirtilerdir. S: Mevcut sisteme farklı marka alıcı kart takılabilir mi? C: Teknik olarak her zaman uygun olmayabilir. LED Ekran kontrol ekosistemi ve yazılım uyumluluğu kontrol edilmelidir; detay için iletişime geçebilirsiniz.
